電子部品

  • コネクタ

基板対基板コネクタセレクションガイド

2406c_mv_pc.png 2406c_mv_sp.png
# 製品ラインアップ # 車載 # 通信機器
LinkedinLinkedinLinkedin

サイズから探す　リジッドタイプ（平行接続：ピッチと嵌合高さ）



0.3mmピッチ　　　

0.35mmピッチ

0.4mmピッチ

0.5mmピッチ

1.0mmピッチ

2.54mmピッチ　

H:0.6mm

5814











H:0.7mm



7129









H:0.8mm



5843(汎用)

5897(大電流3A/金具)

5863(大電流5A/金具)









H:0.9mm





5804







H:1.5～7.0mm





5804(奥行:2.4mm)

5846(奥行:5.8mm)

5046(奥行:4.8mm)

5047(奥行:5.4mm)





H:8.0～12.0mm









5015(奥行:6.0mm)

5077(奥行:7.0mm)

9072

H:18.0～26.0mm











9072

サイズから探す　フローティングタイプ（平行接続：ピッチと嵌合高さ）



0.4mmピッチ

0.5mmピッチ

0.635mmピッチ

H：3.5mm

8152





H：4.0mm



5655



H：5.0mm



5655



H：6.0mm



5655



H：7.0mm



5655



H：8.0mm





5689

H：15.0mm



5652



H：17.0mm



5656



H：18.0mm



5656



H：19.0mm



5656



H：20.0mm



5652





5656



H：25.0mm



5652

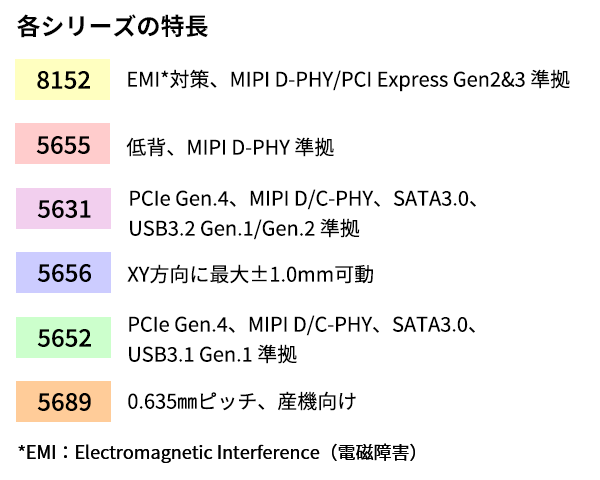

各シリーズの特長

アプリケーションから探す

スマートフォン・タブレットPC・通信モジュール・ウェアラブルデバイス

スマートフォンブロック図　　　XRブロック図

自動車（走行・安全機器）・自動車（インフォテインメント）

ADASブロック図　　　インフォテインメントブロック図　　　スマートコックピットブロック図

垂直接続方式から探す

基板垂直方式説明

垂直接続_5656　　　 垂直接続_5600

関連リンク

基板対基板コネクタの嵌合方式

お問い合わせ

関連リンク

基板対基板コネクタ　製品検索

コネクタ　トップページ

関連キーワード

# 製品ラインアップ # 車載 # 通信機器

技術紹介 関連トピックス 技術紹介トップへ

FPC/FFC用コネクタ セレクションガイド

サイズから探すワンアクションロック タイプを探す車載対応品を探す水平ー垂直　接続組み合わせ表から探す※ V-by-Oneは、ザインエレクトロニクス株式会社の登録商標です。
1部品で簡単接続　コンプレッションコネクタ

KYOCERA AVXは、産業機器、民生機器、車載機器など多岐にわたる市場で利用可能な、圧着工程や手はんだ付けが不要なコネクタを独自の技術で提供しています。今回ご紹介するのは、基板と基板を簡素な1部品構成で接続できるバッテリー接続用途にも適したコンプレッションコネクタです。
めっきの基礎知識

めっきは、コネクタの機能・性能において重要な役割を担っています。私たちの身の回りにおいても、様々な形で使用されています。身近なようで詳しくはわかっていない、そんなめっきの目的、種類、材料などについて紹介します。
