IDCスプライスコネクタのご紹介

# 作業効率化 # 長寿命

電線と電線を簡単に接続できるIDCスプライスコネクタをご紹介します。

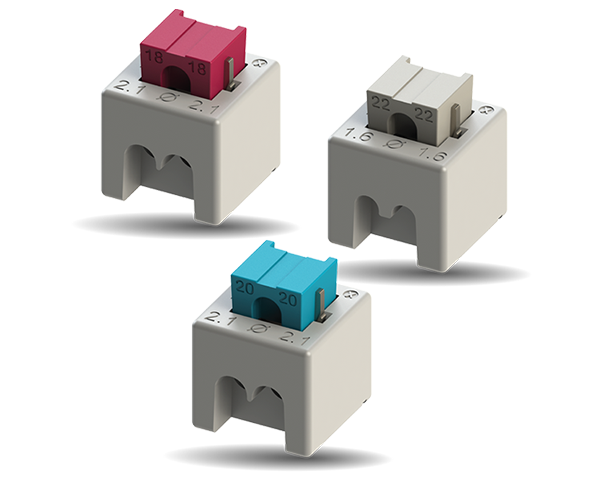

概要

KYOCERA AVXは独自の技術を用いて、圧着工程・手はんだ付けが不要なコネクタを提供しており、産業機器、民生機器、車載機器など様々な市場で使用が可能です。

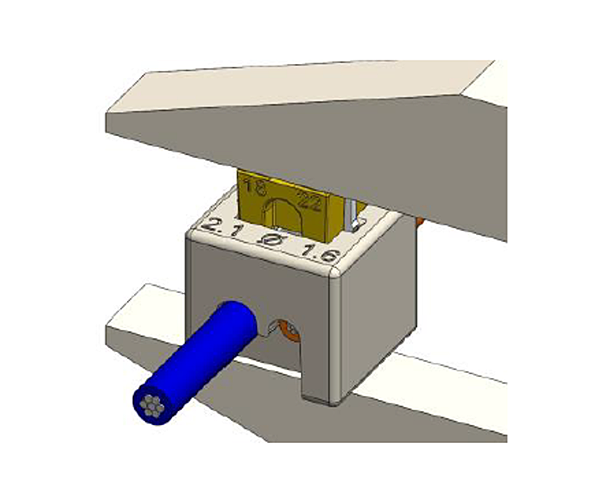

今回はKYOCERA AVXの独自技術であるIDC(圧接)を用いた、電線と電線を接続するスプライスコネクタ9179-000シリーズを紹介します。一般的な平行プライヤーを使用することで簡単に接続できるため、作業効率を高めることができます。

●ワンポイント用語解説●

京セラ電子部品公式マスコットキャラクターえれたん　えれたん紹介ページはこちら

スプライスコネクタとは？
「スプライス (splice)」とは「つなぎ合わせる」「接合する」という意味で、電線と電線を接続し、一体化させるコネクタです。一般的なコネクタが部品交換などで比較的容易に着脱できるのとは異なり、スプライスコネクタは半永久的に接続させることを前提としています。

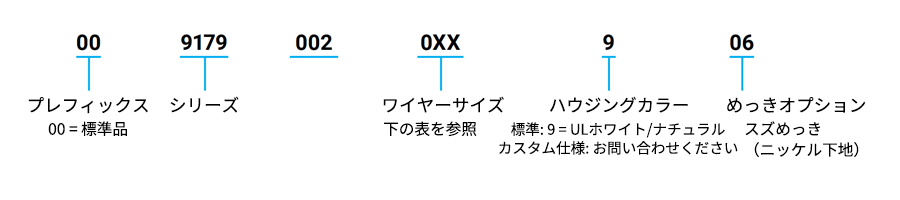

品番体系

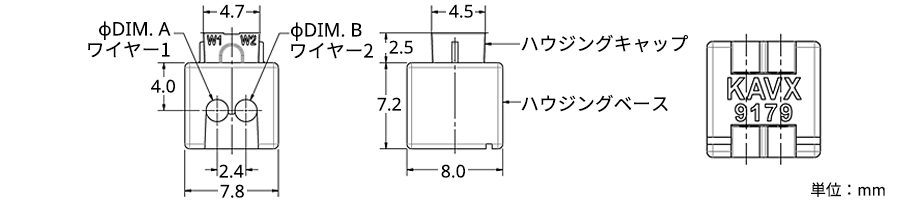

外形・寸法図

品番	ワイヤー1	ワイヤー2	DIM. A (mm)	DIM. B (mm)	ハウジングカラー
00-9179-002-011-906	18 AWG	18 AWG	2.10	2.10	赤
00-9179-002-012-906	18 AWG	20 AWG	2.10	2.10	オレンジ
00-9179-002-013-906	18 AWG	22 AWG	2.10	1.60	黄
00-9179-002-014-906	18 AWG	24 AWG	2.10	1.60	緑
00-9179-002-022-906	20 AWG	20 AWG	2.10	2.10	青
00-9179-002-023-906	20 AWG	22 AWG	2.10	1.60	バイオレット
00-9179-002-024-906	20 AWG	24 AWG	2.10	1.60	茶
00-9179-002-033-906	22 AWG	22 AWG	1.60	1.60	白
00-9179-002-034-906	22 AWG	24 AWG	1.60	1.60	グレー
00-9179-002-044-906	24 AWG	24 AWG	1.60	1.60	黒
