スマートリング向けタイミングデバイスのご紹介

# GNSS # UWB # 低消費電力 # 省スペース # 通信機器 # 製品ラインアップ

予防医療と快適性を追求するスマートリングの進化を支える、京セラの超小型・低消費電力タイミングデバイスをご紹介します。

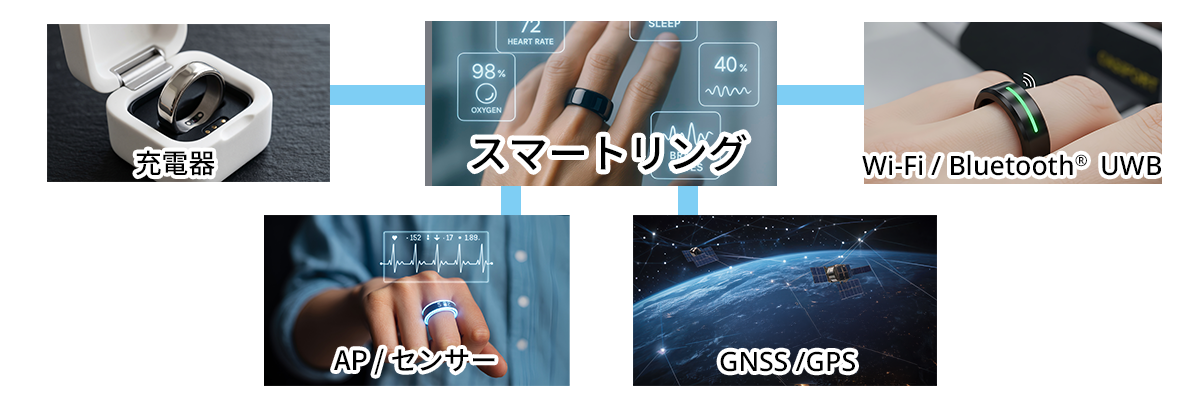

概要

近年、ヘルスケア分野における予防医療の重要性が高まる中、生活習慣病の予防や睡眠の質の改善を目的として、スマートリングへの関心が急速に高まっています。この進化を続けるスマートリング市場においては、ユーザーの快適性を最優先するため、さらなる小型軽量化とバッテリー寿命の拡大が強く求められています。加えて、他のスマートフォンやウェアラブルデバイスとのシームレスな連携機能の強化も、その普及には不可欠です。

これらの高度な要求に応えるため、スマートリングに搭載される電子部品には、極限まで突き詰められた小型化、低背化、そして低電圧・低消費電力化が必須となります。デバイスの心臓とも呼ばれるタイミングデバイスにおいても、この傾向は一層顕著です。

京セラは、長年にわたり培ってきた小型化・高性能化の独自技術、すなわち熟練された高精度な水晶加工技術と先進のパッケージ技術を融合させることで、この困難な要求に応えるソリューションを提供します。既に、スマートリング市場向けに適した小型製品、低電圧製品を多数ラインアップしております。

主な用途と推奨製品群

Wi-Fi / Bluetooth® / UWB

水晶振動子

シリーズ名	CX1008SB 超小型・低背	CX1210SB 小型・低背	CX1612DB
サイズ	1.0 x 0.8mm	1.2 x 1.0mm	1.6 x 1.2mm
周波数許容偏差	±10ppm	±10ppm	±10ppm
周波数温度安定度	±12ppm @-30～85℃	±15ppm @-30～85℃	±15ppm @-30～85℃
周波数	76.8 / 79.96MHz	48 / 52 / 76.8MHz	40 / 48 / 52MHz
カタログ	（PDF/981KB）	（PDF/949KB）	（PDF/970KB）

温度補償型水晶発振器（TCXO）

シリーズ名	KT1612A 小型・低背
サイズ	1.6 x 1.2mm
周波数許容偏差	±0.5ppm @-30～85℃
周波数	38.4MHz
カタログ	（PDF/769KB）

Bluetooth®は米国Bluetooth SIG, Inc.の登録商標です。

GNSS / GPS

温度補償型水晶発振器（TCXO）

シリーズ名	KT1612A 小型・低背	KT2016K
サイズ	1.6 x 1.2mm	2.0 x 1.6mm
周波数許容偏差	±0.5ppm @-30～85℃	±0.5ppm @-30～85℃
周波数	26 / 38.4MHz	26 / 38.4MHz
カタログ	（PDF/769KB）	（PDF/784KB）

お問い合わせ

AP / センサー

水晶振動子

シリーズ名	CX1210SB 小型・低背
サイズ	1.2 x 1.0mm
周波数許容偏差	±10ppm
周波数温度安定度	±15ppm @-30～85℃
周波数	38.4MHz
カタログ	（PDF/949KB）

水晶発振器

シリーズ名	KC1210A / KC1612A バッテリー持続時間の向上・小型・軽量
サイズ	1.2 x 1.0 / 1.6 x 1.2mm
出力タイプ	CMOS / 0.8～1.8V
周波数許容偏差	±50ppm @-40～105℃
周波数	19.2MHz / 100MHz

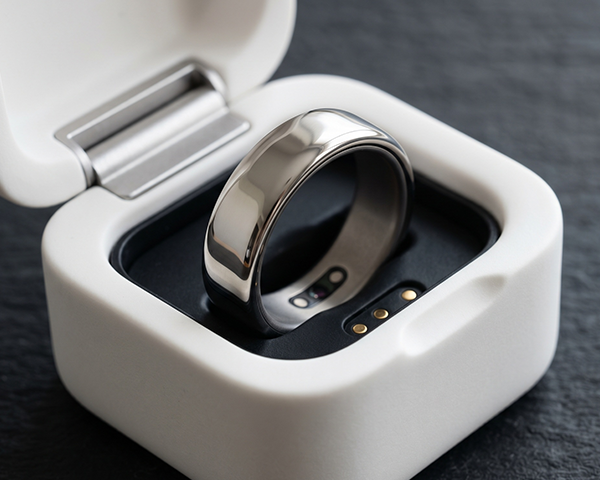

充電器

水晶発振器

シリーズ名	KC2016K
サイズ	2.0 x 1.6mm
出力タイプ	CMOS / 1.6～3.63V
周波数許容偏差	±50ppm @-40～85℃
周波数	13.56 / 27.12MHz
カタログ	（PDF/903KB）

水晶振動子

シリーズ名	CX2016DB
サイズ	2.0 x 1.6mm
周波数許容偏差	±10ppm
周波数温度安定度	±15ppm @-30～85℃
周波数	13.56 / 27.12MHz
カタログ	（PDF/949KB）
