指向性の高い薄型UWBパッチアンテナのご紹介
KYOCERA AVXはWi-Fi、Bluetooth®、LTETM、GNSS、UWB等の無線通信向けにアンテナを取り扱っております。

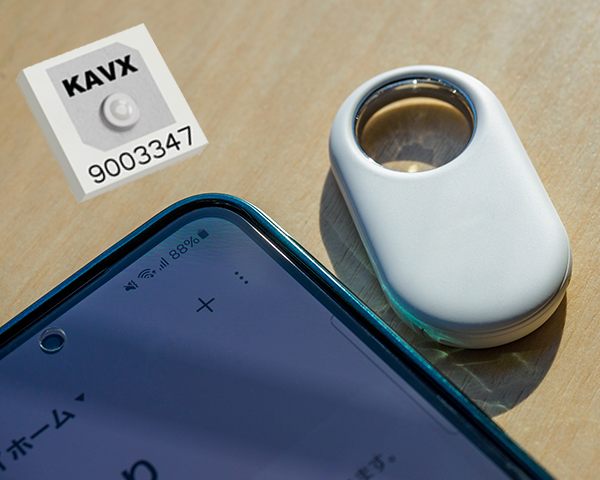

今回は、UWB通信向けに新たにリリースした薄型UWBセラミックパッチアンテナをご紹介致します。
このアンテナは高さ2.86mmの薄型でUWBチャネル9において高い指向性とピークゲインが特長でスマートキー、トラッカー、産業機器などの用途に適しています。
Bluetooth®は米国Bluetooth SIG, Inc.の登録商標です。
LTEは、ETSIの商標です。
●ワンポイント用語解説●
京セラ電子部品公式マスコットキャラクターえれたん えれたん紹介ページはこちら
指向性の高いアンテナとは？
特定の方向に集中させて電波を送受信することで、遠くまで強い電波を飛ばしたり、不要な方向への電波を抑制したりすることができるアンテナのことです。
特長・用途
特長
- パッチ構造により非常に高い指向性を実現
- 高いピークゲイン
- 薄型 2.86mm
用途
- スマートキー(車載、民生)
- トラッカー
- 産業機器
- 車載ADAS機器等
仕様
品番 | 9003347 |
|---|---|
データシート | |
周波数 | 7750 - 8250 MHz (チャンネル9) |
ピークゲイン | 6.2 dBi |
平均効率 | 58% |
リターンロス | < -7 dB |

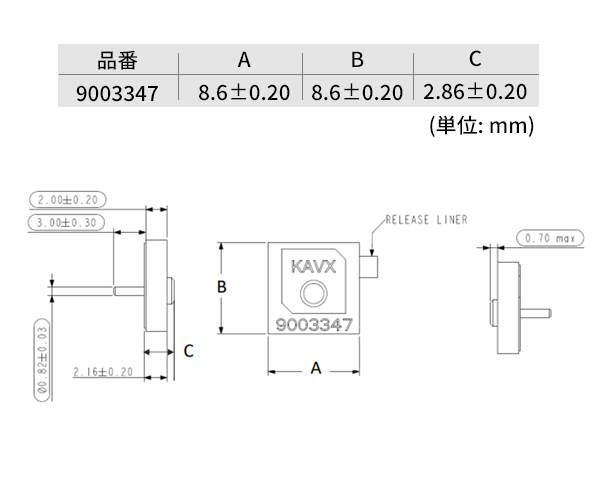

サイズ | 8.6 x 8.6 x 2.86mm |
実装方法 | 両面テープ＋ピン |
簡単に9003347を評価できる評価ボードの90033347-01を提供可能

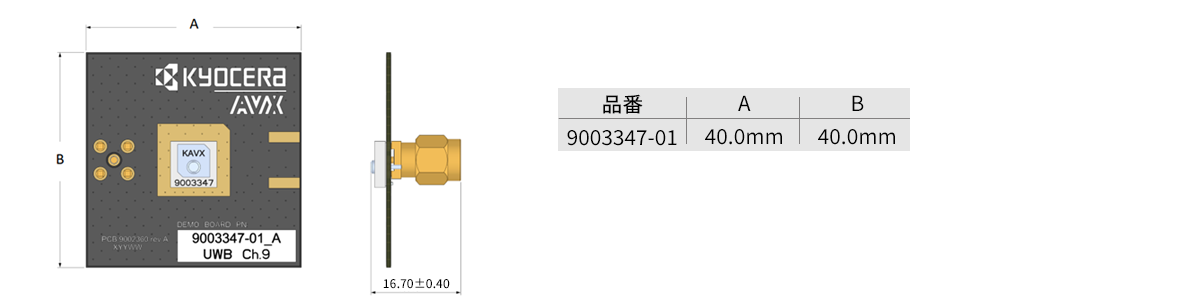

評価ボード外形・寸法

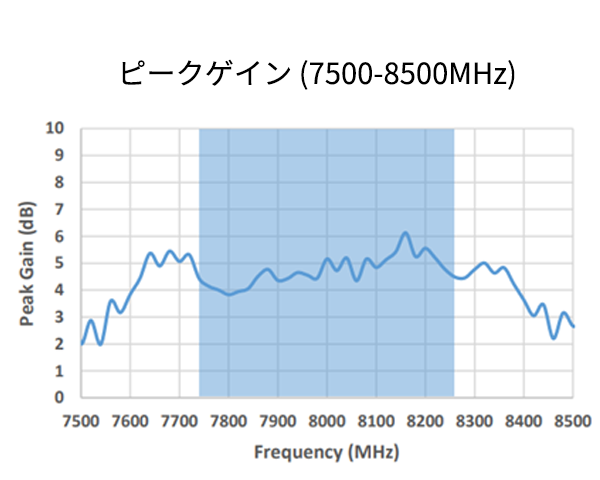

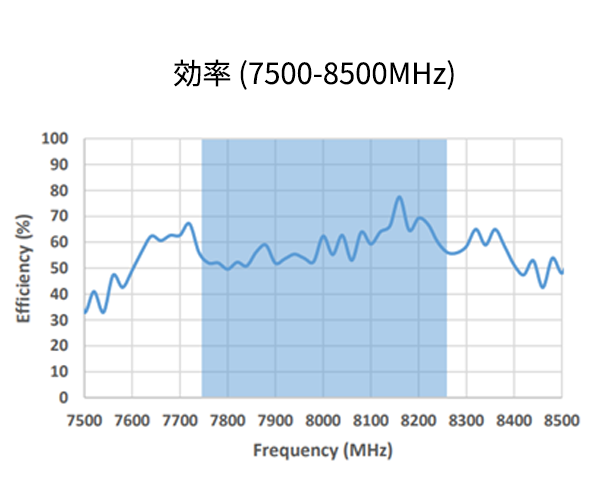

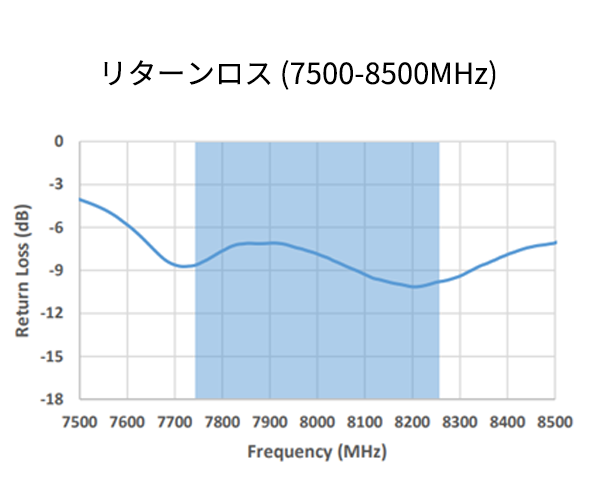

アンテナ性能 (41 x 41 x 1.6 mmの基板を使用した場合)
放射パターン（指向性)
