基板のたわみに強い樹脂電極バリスタ

2312k_mv_pc.png 2312k_mv_sp.png
# 車載 # クラック対策

基板のたわみに対する耐性を高めた樹脂電極バリスタのFLEXITERM®についてご紹介します。特に車載アプリケーションに適しています。

FLEXITERM®は、KYOCERA AVX Components Corporationの登録商標です。

LinkedinLinkedinLinkedin

概要

製品画像

KYOCERA AVXでは、静電気対策、サージ対策部品であるバリスタを取り扱っております。その中でも、特に車載アプリケーションで要求される基板のたわみに対する耐性を高めた樹脂電極バリスタがFLEXITERM®です。



一般的なバリスタのたわみ耐性は2mmであるのに対し、KYOCERA AVXのFLEXITERM®は電極に導電性樹脂を使用することで5mmのたわみ耐性を保証しております。特に、車載関連機器のバッテリー直結ラインのような高い信頼性、安全性が求められる用途に適しています。

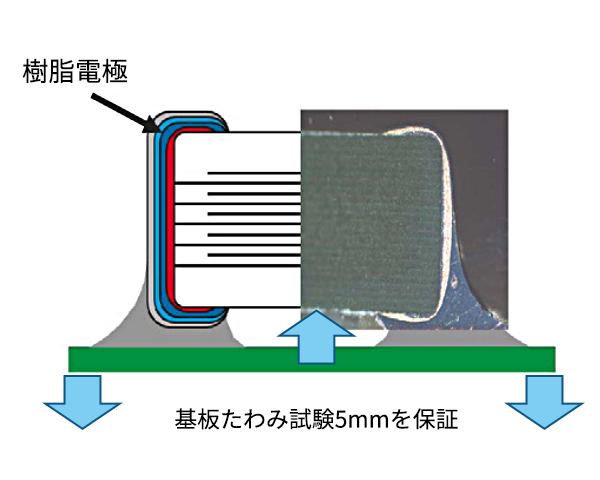

特長

特長
  • 基板たわみ試験5mmを保証
  • 温度サイクル試験3000サイクルの実力
  • 最高使用温度125℃品・150℃品をラインアップ
  • AEC-Q200準拠
  • サイズ：1.6x0.8 / 2.0x1.2 / 3.2x1.6 / 3.2x2.5mm

基板たわみ試験

試験方法

それぞれのバリスタを実装した基板について、バリスタが故障するまで曲げます。



試験結果

樹脂電極品（FLEXITERM®）は、一般的なバリスタと比べて大幅に基板たわみ耐性が向上しました。

基板曲げ試験基板曲げ試験結果

データは全て京セラ調べ

温度サイクル試験

試験方法・試験結果

樹脂電極品（FLEXITERM®）はAEC-Q200に準拠した温度サイクル試験を実施し、3000サイクルまで異常ありませんでした。

温度サイクル試験温度サイクル試験結果

データは全て京セラ調べ

用途

各種車載機器：パワートレイン、車載ADAS機器、ボディECUなど

パワートレイン
車載ADAS機器
ボディECU
