お問い合わせスマートフォン 分解図

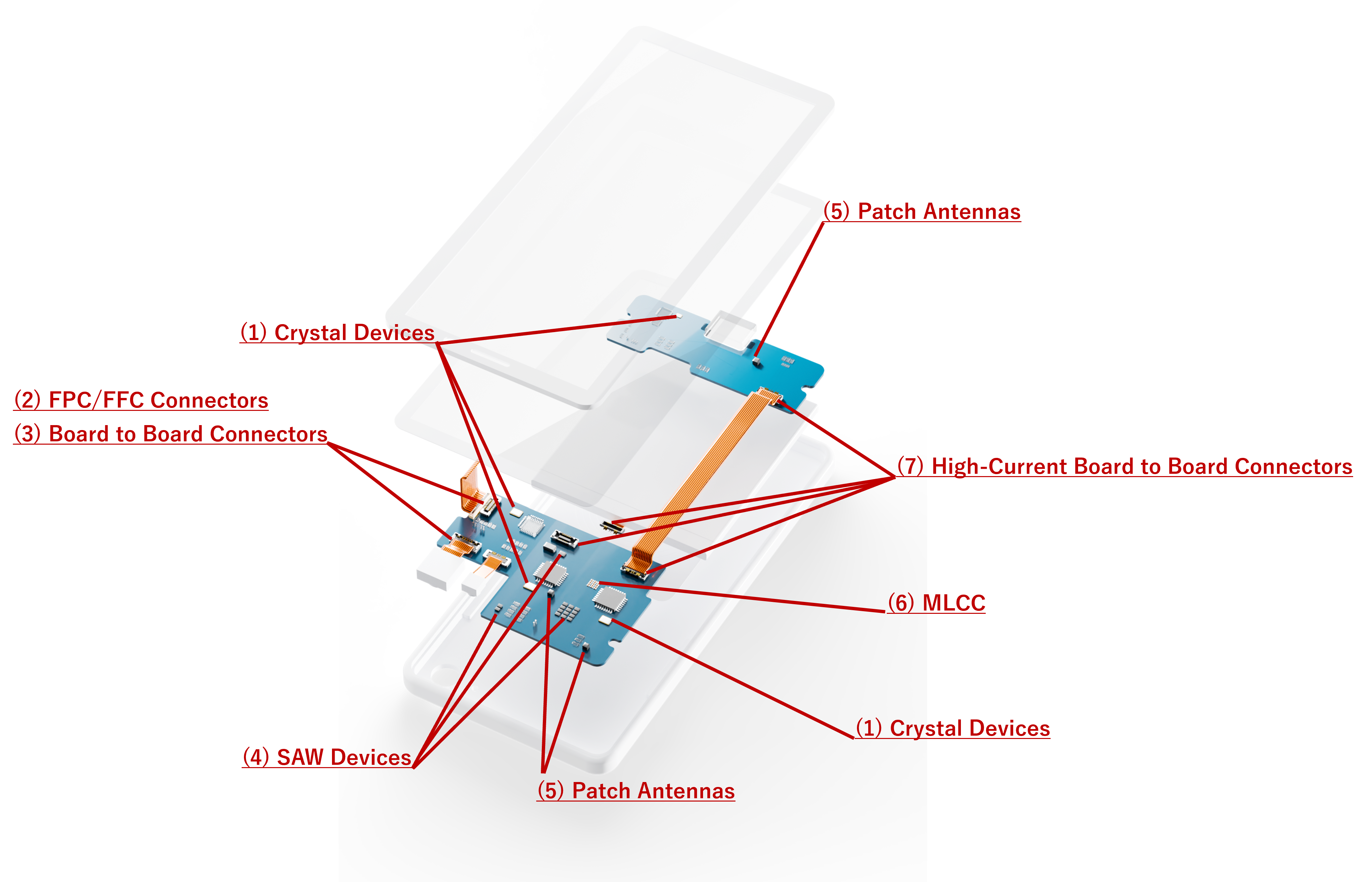

スマートフォンに使用される京セラ電子部品を、分解図でご確認いただけます。
(1) 水晶デバイス
水晶振動子
シリーズ名 | サイズ | 用途 | 周波数 (MHz) |
|---|---|---|---|
1008 | Wi-Fi / BluetoothⓇ | ||
1210 | UWB | ||
1210 | Wi-Fi / BluetoothⓇ | ||
1612 | Wi-Fi / BluetoothⓇ | ||
CT1210SBシリーズ | 1210 | 基準クロック | 76.8 |
1612 | 基準クロック |
水晶発振器
シリーズ名 | サイズ | 用途 | 周波数 (MHz) |
|---|---|---|---|
1210 | FPGA | ||
1612 | FPGA | ||
1612 | GNSS / GPS | ||
基準クロック | |||
UWB | |||
2016 | GNSS / GPS |
(2) FPC/FFCコネクタ
シリーズ名 | ピッチ | ロックタイプ |
|---|---|---|
0.2mm | Front Flip | |
0.3mm | Back Flip | |
0.3mm | Front Flip | |
0.5mm | Back Flip | |
0.5mm | Back Flip |
(3) 基板対基板コネクタ
シリーズ名 | ピッチ | 嵌合高さ |
|---|---|---|
0.35mm | 0.6mm | |
0.35mm | 0.8mm | |
0.35mm | 0.8mm | |
0.35mm | 0.8mm | |
0.4mm | 0.6mm | |
0.4mm | 0.9 / 1.5 / 2.0mm |
(4) SAWデバイス
シリーズ・品番 | サイズ | 用途 |
|---|---|---|
1.6 x 1.2mm | セルラー通信 | |
1.8 × 1.4mm | セルラー通信 | |
2.0 × 1.6mm | セルラー通信 | |
1.1 × 0.9mm | Wi-Fi / BluetoothⓇ | |
1.1 × 0.9mm | Wi-Fi / BluetoothⓇ | |
1.1 × 0.9mm | GNSS | |
1.1 × 0.9mm | GNSS | |
SF15-1197ZAUUD1 お問い合わせください | 1.5 × 1.1mm | GNSS |
(5) アンテナ
シリーズ | サイズ | 用途 |
|---|---|---|
1.00 x 0.55 x 0.40mm | UWB | |
1.00 x 0.55 x 0.40mm | Wi-Fi / BluetoothⓇ | |
1.00 x 0.55 x 0.40mm | GNSS / GPS |
(6) MLCC
品番 | サイズ | 静電容量 | 定格電圧 |
|---|---|---|---|
JIS 1005 | 1µF | 10V | |
JIS 1005 | 10µF | 10V | |
JIS 1005 | 22µF | 6.3V |
(7) 大電流対応 基板対基板コネクタ
シリーズ名 | ピッチ | 嵌合高さ |
|---|---|---|
0.35mm | 0.7mm |
Bluetooth® は米国Bluetooth SIG, Inc.の登録商標です。
※英語の製品ページに遷移します
