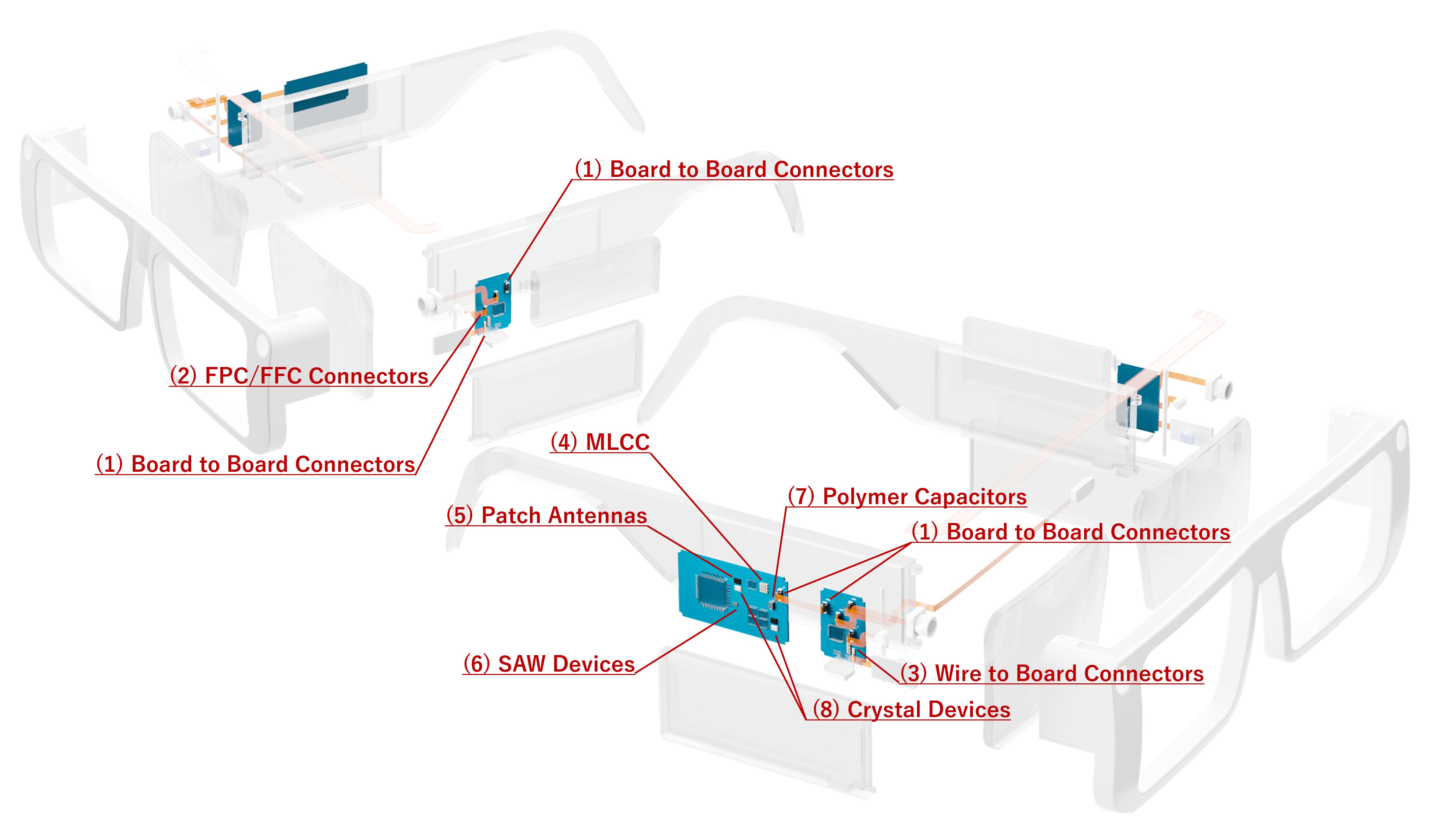

お問い合わせARグラス分解図
ARグラスに使用される京セラ電子部品を、分解図でご確認いただけます。
(1) 基板対基板コネクタ
シリーズ名 | ピッチ | 嵌合高さ |
|---|---|---|
0.35mm | 0.6mm | |
0.35mm | 0.8mm | |
0.35mm | 0.8mm | |
0.35mm | 0.8mm | |
0.35mm | 0.7mm |
(2) FPC/FFCコネクタ
シリーズ名 | ピッチ | ロックタイプ |
|---|---|---|
0.2mm | Front Flip | |
0.3mm | Back Flip | |
0.3mm | Front Flip | |
0.5mm | Back Flip | |
0.5mm | Back Flip |
(3) 電線対基板コネクタ
(4) MLCC
品番 | サイズ | 静電容量 | 定格電圧 |
|---|---|---|---|
JIS 1005 | 1µF | 10V | |
JIS 1005 | 10µF | 10V | |
JIS 1005 | 22µF | 6.3V |
(5) アンテナ
シリーズ | サイズ | 用途 |
|---|---|---|
1.00 x 0.55 x 0.40mm | UWB | |
1.00 x 0.55 x 0.40mm | Wi-Fi / BluetoothⓇ |
(6) SAWデバイス
品番 | サイズ | 使用温度範囲 |
|---|---|---|
1.1×0.9mm | -20℃ ～ 85℃ | |
1.1×0.9mm | -40℃ ～ 85℃ |
(7) ポリマータンタルコンデンサ
シリーズ | 静電容量 |
|---|---|
1.0µF～47µF |
(8) 水晶デバイス
水晶振動子
シリーズ名 | サイズ | 用途 | 周波数 (MHz) |
|---|---|---|---|
1008 | Wi-Fi / BluetoothⓇ | 76.8, 79.96 | |
1210 | UWB | 38.4 | |
1210 | AP | ||
1210 | Wi-Fi / BluetoothⓇ | ||
1612 | Wi-Fi / BluetoothⓇ |
水晶発振器
シリーズ名 | サイズ | 用途 | 周波数 (MHz) |
|---|---|---|---|
1210 | AP | 19.2 | |
1210 | FPGA | 100 | |
1612 | AP | 19.2 | |
1612 | FPGA | 100 | |
1612 | GNSS / GPS | ||
1612 | UWB | ||
2016 | GNSS / GPS |
Bluetooth® は米国Bluetooth SIG, Inc.の登録商標です。
