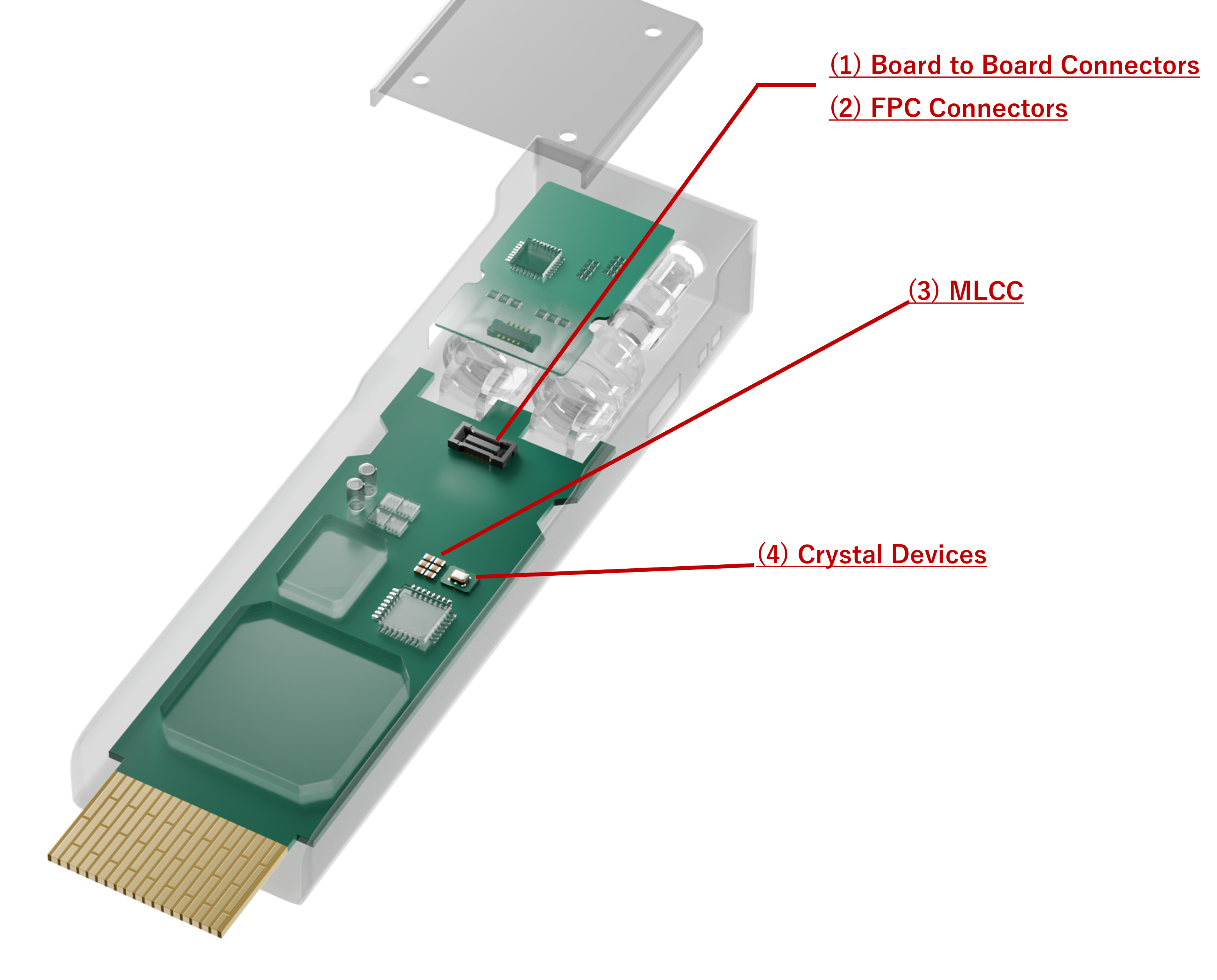

お問い合わせトランシーバー分解図
トランシーバーに使用される京セラ電子部品を、分解図でご確認いただけます。
(1) 基板対基板コネクタ
シリーズ名 | ピッチ | 嵌合高さ | 極数 |
|---|---|---|---|
0.3mm | 0.6mm | 10～50極 | |
0.35mm | 0.7mm | 信号極：2 / 4極 | |
0.4mm | 0.9 / 1.5 / 2.0mm | 10～70極 |
(2) FPCコネクタ
シリーズ名 | ピッチ | ロックタイプ | 極数 |
|---|---|---|---|
0.3mm | Front Flip | 11～61極 | |
0.2mm | Front Flip | 21～71極 | |
0.3mm | Back Flip | 9～39極 |
(3) MLCC
シリーズ名 | サイズ（JIS） | 使用温度範囲 | 静電容量値 | 定格電圧 [Vdc] |
|---|---|---|---|---|
KGMシリーズ | 0402 | -55 ～ 105℃ | 1µF | 2.5 |
KGMシリーズ | 0603 | -55 ～ 105℃ | 10µF | 2.5 |
1005 | -55 ～ 105℃ | 22µF | 4.0 | |
KGMシリーズ | 1005 | -55 ～ 105℃ | 47µF | 2.5 |
1608 | -55 ～ 105℃ | 100µF | 2.5 |
(4) 水晶デバイス
シリーズ名 | 出力タイプ | サイズ | 周波数 |
|---|---|---|---|
KC2016Fシリーズ | 2.0×1.6mm | ||
KC2520Fシリーズ | 2.5×2.0mm | ||
KC3225Fシリーズ | 3.2×2.5mm | ||
2.0×1.6mm | 156.25 / 312.5 | ||
2.5×2.0mm | 156.25 / 312.5 | ||
3.2×2.5mm | 156.25 / 312.5 | ||
