タイミングデバイス

AIサーバーなど、高速データ通信の低ノイズ・低消費電力に貢献する差動クロック用水晶発振器を量産開始

京セラ株式会社は、「差動クロック用水晶発振器」において、業界最高レベル^※1の位相ジッタ30fs（フェムト秒）の低ノイズを実現した「Xシリーズ」を製品化し、2026年1月より量産を開始しました。さらに同年6月に増産体制を整え、生成AIの本格普及などにより、今後ますます活況が続くAIサーバー市場のニーズに応えてまいります。

※1：差動クロック用水晶発振器312.5MHzの周波数、3.3Vにおいて（2025年12月　京セラ調べ）

開発の背景

近年、5Gネットワークの拡大やAIデータセンターの高速化に伴い、ネットワーク機器やサーバーでは、より高速で信頼性の高いデータ通信が求められています。高速通信では、ノイズや信号のズレがビットエラーにつながるため、信号のタイミングのズレ（位相ジッタ）が極めて小さい「低位相ジッタ特性」を有する高精度な差動クロック用水晶発振器の需要が高まっています。
このたび京セラが製品化した「Xシリーズ」は、その要求にお応えする業界最高レベル^※1の位相ジッタ30fsの低ノイズを実現した差動クロック用水晶発振器です。

製品仕様

サイズ	2.0mm×1.6mm×0.5mm (MAX.) 2.5mm×2.0mm×0.5mm (MAX.) 3.2mm×2.5mm×0.5mm (MAX.)
動作温度範囲	-40～+85℃ / -40～+105℃
出力周波数範囲	100 / 125 / 156.25 / 312.5MHz
出力タイプ	LV-PECL / LVDS
周波数許容偏差^※2	±15×10^-6/ -40～+85ºC, ±20×10^-6/ -40～+105ºC ^※2初期偏差@25℃、動作温度特性、電源電圧変動、負荷容量変動、経年変化1^st yr@25℃、振動・衝撃を含みます。
電源電圧	1.8 / 2.5 / 3.3 V （1.8V は LVDS 出力のみ）
消費電流	29mA (Typ. LV-PECL 出力) / 156.25MHz 14mA (Typ. LVDS 出力) / 156.25MHz 45mA (Typ. LV-PECL 出力) / 312.5MHz 23mA (Typ. LVDS 出力) / 312.5MHz
位相ジッタ	40fs (Typ.) / 156.25MHz, 30fs (Typ.) / 312.5MHz

サンプルリクエストはこちらから

特長

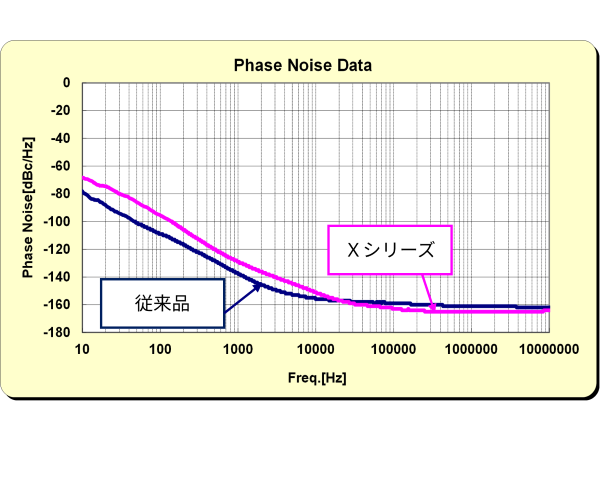

業界最高レベル^※130fsの低位相ジッタを実現

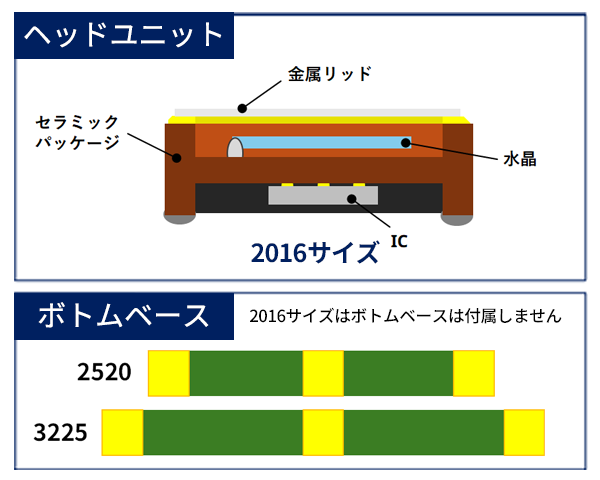

位相ジッタ30fsの実現には、安定した水晶の品質と高性能ICの両立が不可欠でした。京セラXシリーズでは、独自の半導体フォトリソプロセスとプラズマCVM工法※による小型素子設計技術とICを組み合わせることで、業界最高レベル^※1となる位相ジッタ30fsを実現しました。従来の同周波数製品との比較で位相ジッタを約25%低減し、高速通信におけるビットエラー低減に貢献します。
