タイミングデバイス

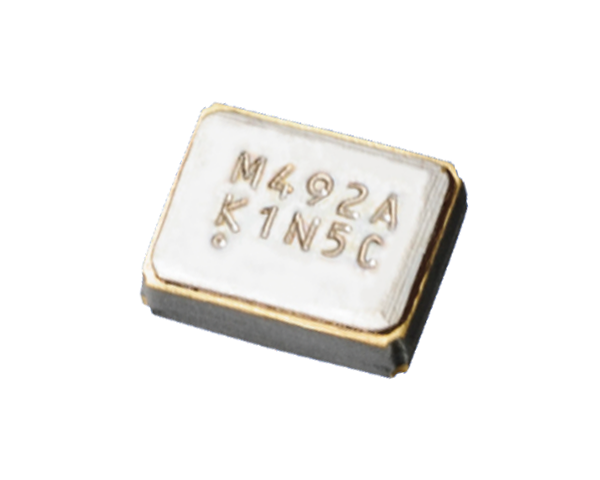

超小型クロック用水晶発振器　低電圧シリーズを拡充

クロック用水晶発振器において、0.9V駆動の低電圧対応の1210サイズに加え、1612サイズを新たにラインアップしました。
本製品のサンプルは対応を開始しており、量産開始は2026年春を予定しています。

製品仕様

シリーズ名	KC1612A
サイズ	1.65mm×1.25mm×0.7mm (MAX.)
動作温度範囲	-40～+85℃ / -40～+105℃
出力周波数範囲	9.6MHz～100MHz
出力タイプ	CMOS
周波数許容偏差^※	±25×10^-6 / -40～+85ºC, ±50×10^-6 / -40～+105ºC ^※初期偏差@25℃、動作温度特性、電源電圧変動、負荷容量変動、経年変化1^st yr@25℃、振動・衝撃を含みます。
電源電圧	0.8～1.8V
消費電流	3.5mA (Max.) / 50MHz, 0.9V, CL=15pF

サンプル対応中です

特長

京セラの低電圧駆動発振器 KC1210Aシリーズで培った、小型素子設計技術による小型化対応能力を1612サイズにも展開し、従来品比約50％の低電圧0.9V駆動を1612サイズにおいても実現しました。

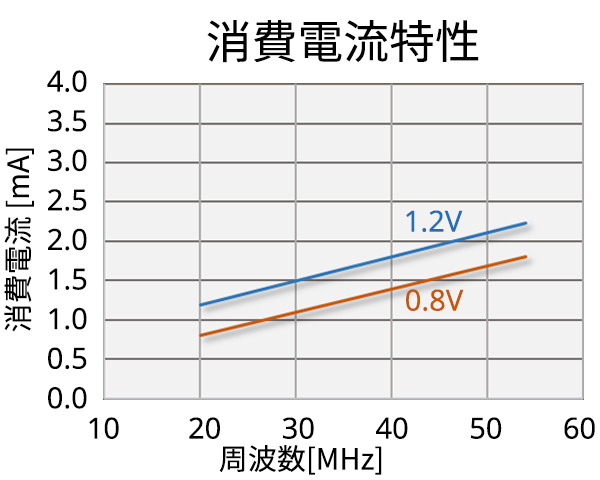

外形寸法　消費電流

対象製品を同条件で比較

データは全て京セラ調べ

●ワンポイント用語解説●

京セラ電子部品公式マスコットキャラクターえれたん　えれたん紹介ページはこちら

低電圧駆動のメリットは？
駆動電圧が下がると消費電流が減り、全体の消費電力が低くなることで、省電力化に大きく寄与します。

なぜいま、低電圧駆動の発振器が必要？
デバイスへのAI機能の搭載に合わせ、高速通信や大容量データ処理といったデバイスの高機能化が進んでおりますが、同時に搭載部品点数と消費電力の増加、バッテリーの消耗といった課題も起きています。そこで、省スペースかつ省電力という強みを持つ、小型で低電圧駆動の発振器の需要が高まっています。
