マルチバンド対応 GNSS向けSAW Triplexer
カーナビやスマートフォン、位置情報機器などの用途に適した製品をご紹介します。
省スペースと高性能を両立し、最先端の通信・測位機器の進化を力強くサポートするマルチバンド対応のSAW Triplexerです。
車載規格品(AEC-Q200対応)と民生規格品からお選びいただけます。
製品ラインアップ
SAWフィルタ
品番 | サイズ (mm) | 中心周波数 | タイプ | 特長 | インサーションロス | 減衰特性 | 生産ステータス |
|---|---|---|---|---|---|---|---|
SF15-1197ZAUUD1 | 1.5 x 1.1 x 0.55 | L1/G1 | Unbalance | 低ロス | L1: 1.5dB typ.(1575MHz) | L1: 45dB typ.(1710-1797MHz) | 計画 |
1.5 x 1.1 x 0.55 | L1/G1 | Unbalance | 低ロス | L1: 1.5dB typ.(1575MHz) | L1: 45dB typ.(1710-1797MHz) | 量産品 | |
1.5 x 1.1 x 0.55 | L1/n253/n255 | Unbalance | 低ロス | L1: 1.5dB typ.(1575MHz) | L1: 40dB typ.(1710-1797MHz) | 量産品 |
それぞれの特長
SF15-1197ZAUUD1、VF15-1197ZAUUD1

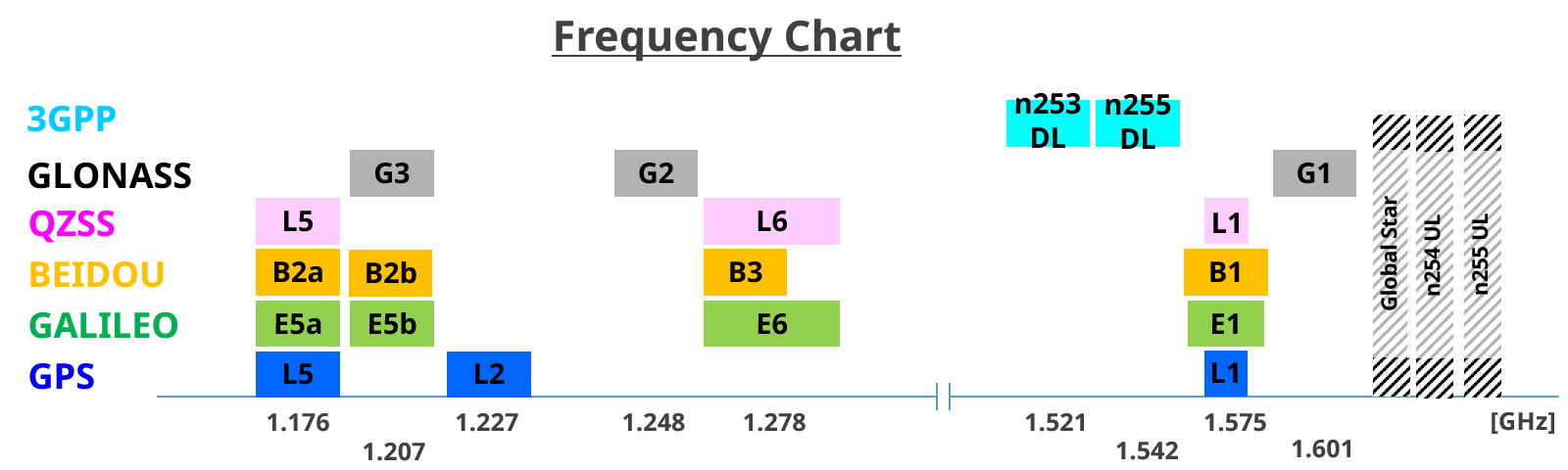

1.5GHz帯のL1/G1、1.1GHz帯のL5/E5b/L2C、1.25GHz帯のL6と、3種類の周波数帯に対応するL1+L5+L6 GNSS用SAW Triplexerです。
従来の1.5GHz帯に加え、1.1GHz帯、1.25GHz帯に対応することで、より高精度の測位が可能となります。
また、単品フィルタを3個使うよりも、アンテナ本数や部品点数を削減できるメリットがあります。
SF15シリーズは民生機器向け、VF15シリーズはAEC-Q200の車載規格に準拠します。
VF15-1197ZAUUE1
1.5GHz帯のL1/G1/n253DL/n255DL、1.1GHz帯のL5/E5b/L2C、1.25GHz帯のL6/G2と、3種類の周波数帯に対応するL1+L5+L6 GNSS用SAW Triplexerです。
従来の1.5GHz帯に加え、1.1GHz帯、1.25GHz帯に対応することで、より高精度の測位が可能となります。
さらに、L-Bandのn253とn255に対応することで、より一層の高精度を実現できます。
こちらも、単品フィルタを3個使うよりも、アンテナ本数や部品点数を削減できるメリットがあります。
VF15シリーズはAEC-Q200の車載規格に準拠します。
製品の詳細
SF15-1197ZAUUD1、VF15-1197ZAUUD1
特長
- GNSS L1+(L5/E5b/L2)+L6 1in3out
- 高性能
低インサーションロス / 高減衰特性 - 小型 1.5×1.1(mm)
- AEC-Q200準拠 [VF15-1197ZAUUD1]

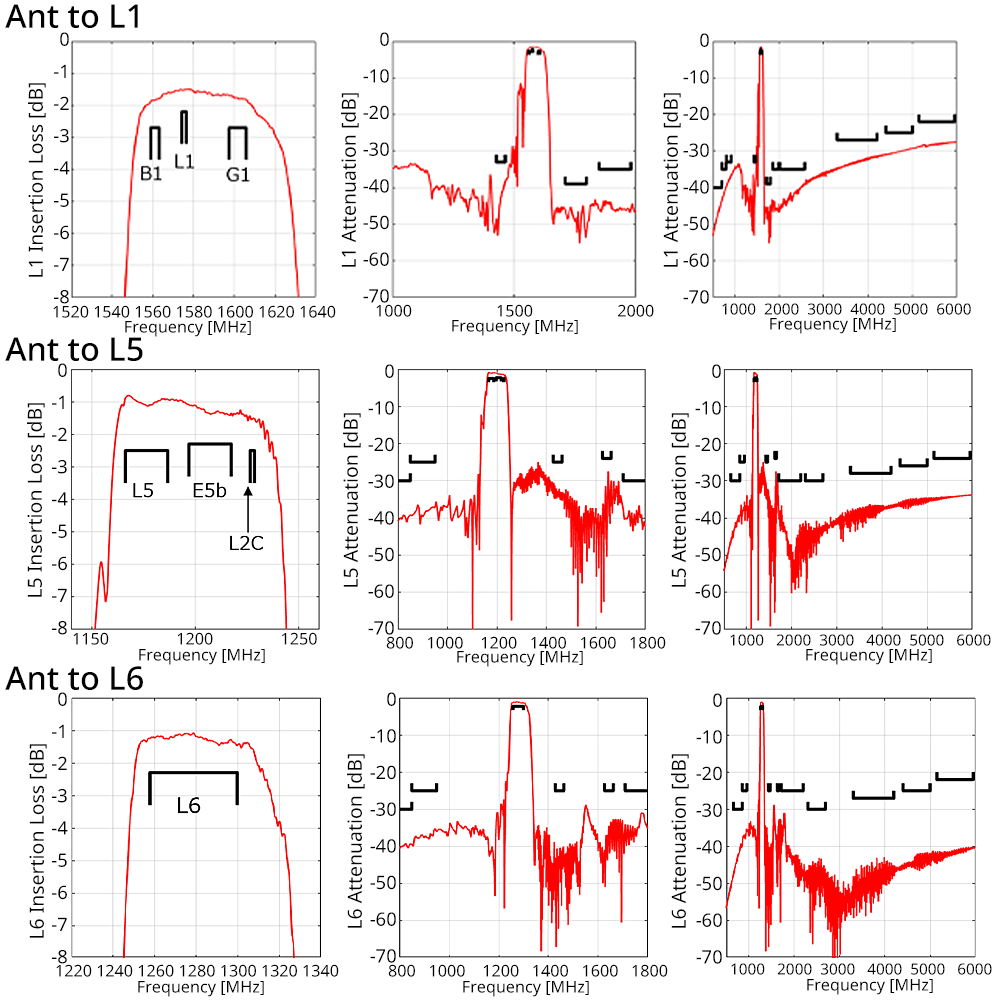

曲線データ
※SF15-1197ZAUUD1の仕様は変更になる可能性があります。
電気特性
※SF15-1197ZAUUD1の仕様は変更になる可能性があります。
L-Band n253/n255対応品
VF15-1197ZAUUE1
特長
- GNSS (L1/n253/n255)+(L5/E5b/L2)+(L6/G2) 1in3out
- 高性能
低インサーションロス / 高減衰特性 - 小型 1.5×1.1(mm)
- AEC-Q200準拠 [VF15-1197ZAUUE1]

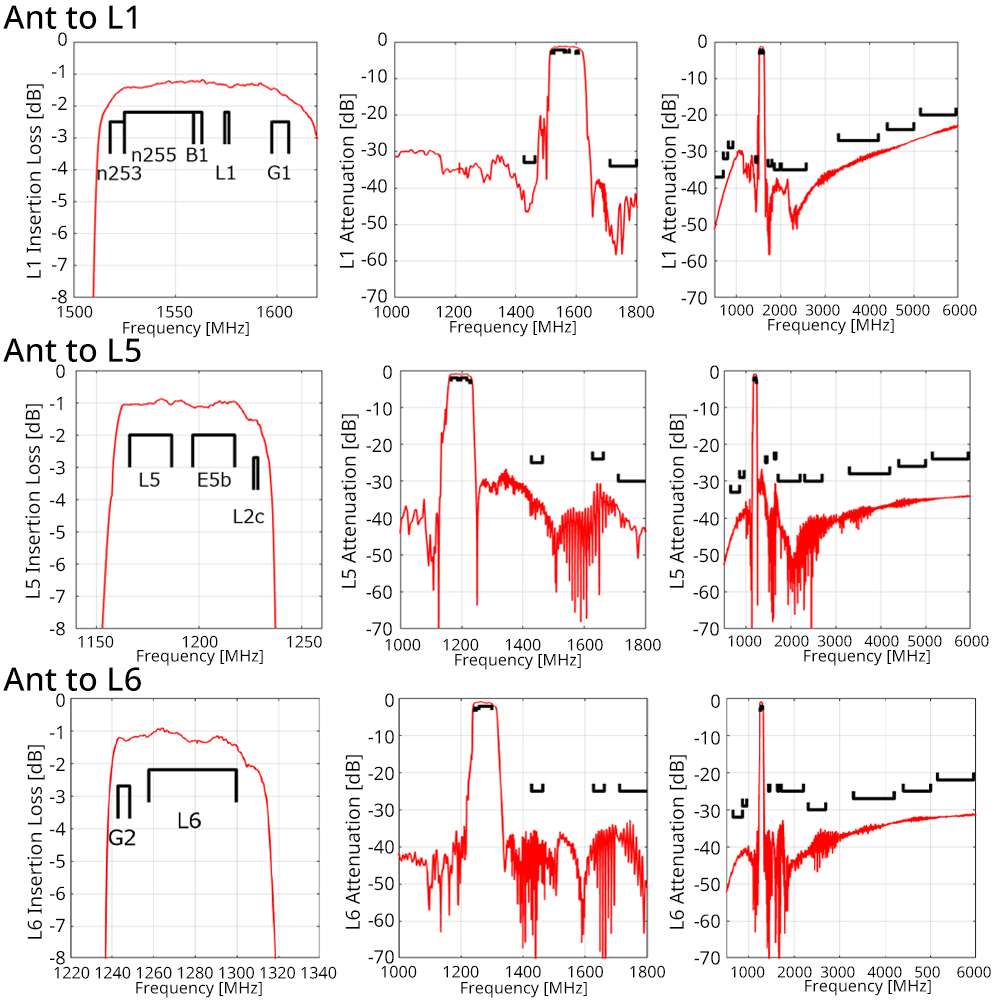

曲線データ

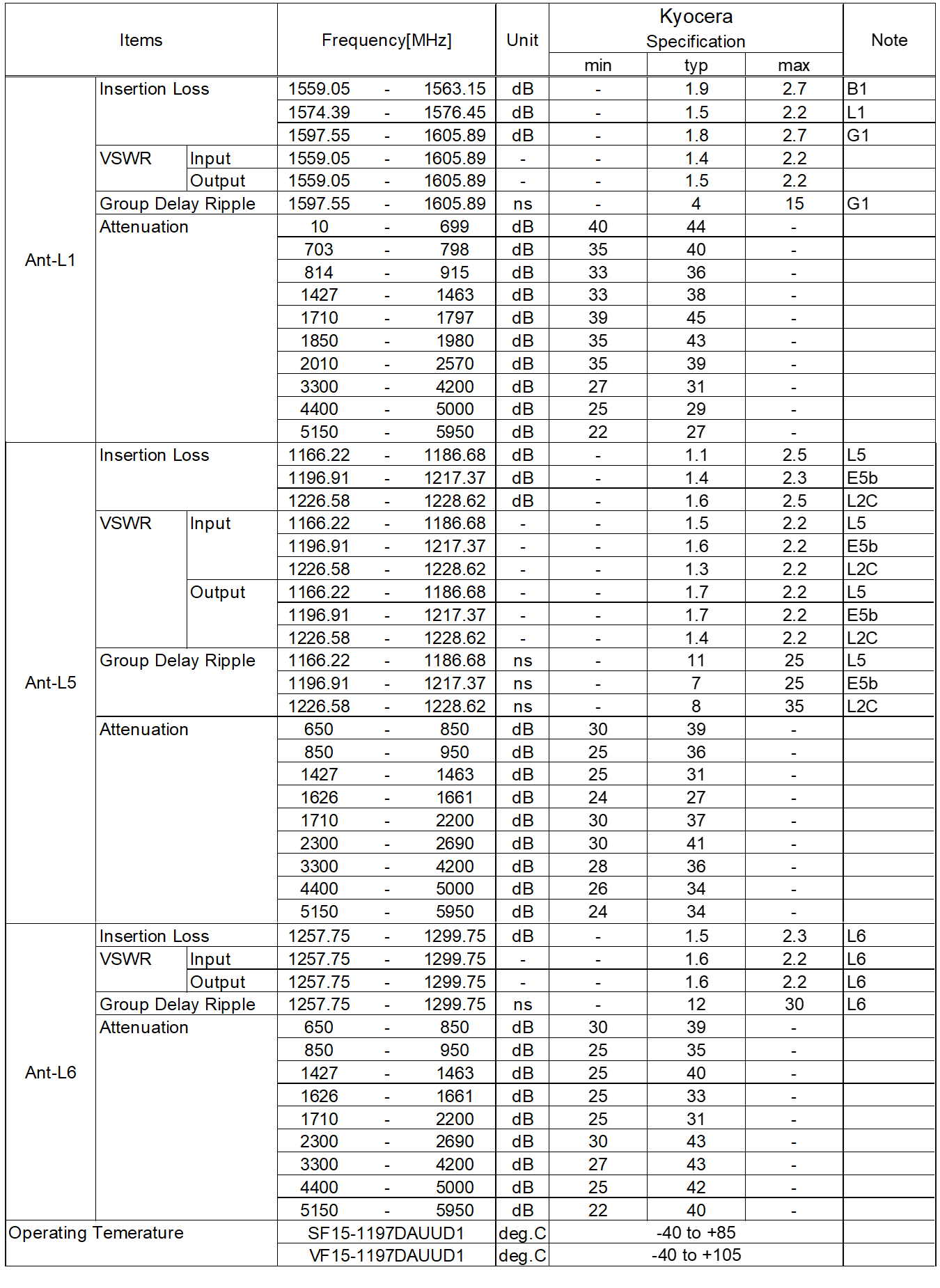

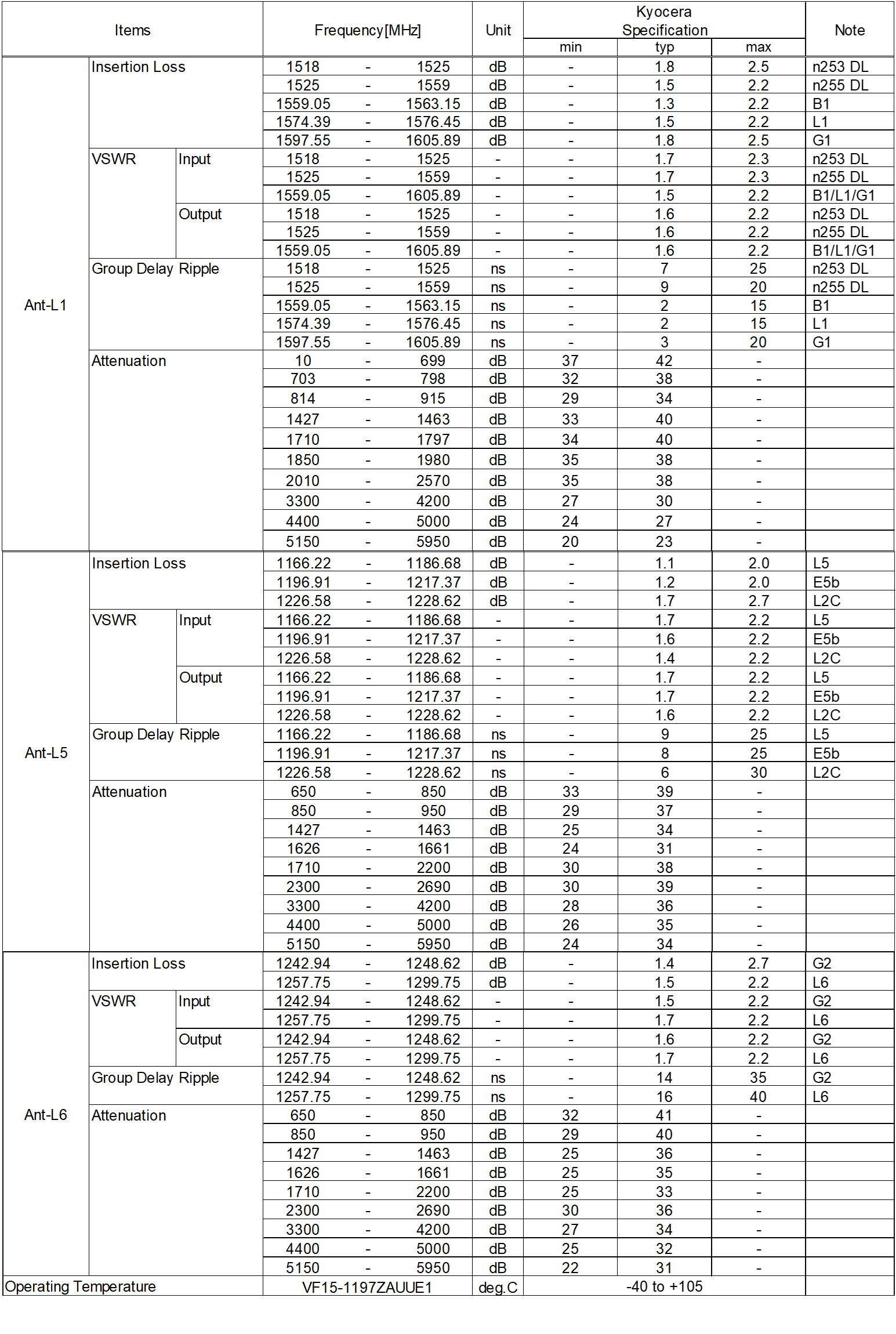

電気特性
データは全て京セラ調べ
●ワンポイント用語解説●
京セラ電子部品公式マスコットキャラクターえれたん えれたん紹介ページはこちら
GNSSとは？
GNSSとは、「Global Navigation Satellite System」の略で、「全地球航法衛星システム」とも呼びます。地球の上空数万kmを周回する人工衛星と通信し、地球上のどの場所にいるかを正確に割り出す機能を持っています。
GNSSには、GPS（アメリカ）、Galileo（EU）、GLONASS（ロシア）、BeiDou（中国）などがあります。
GNSSはスマートフォン、ウェアラブル、IoT、車載テレマティクスなど幅広い用途で使用されており、そこには小型で高精度なSAWデバイスが使用されます。
