ISM向け900MHz帯SAWフィルタのご紹介
各地域をサポートする様々な周波数タイプが利用可能な、ISM向け900MHz帯SAWフィルタをご紹介します。
概要
スマートメーター/ガス警報器/ワイヤレス給電システム/無線タグリーダ/無線追跡システムなど、IoTデバイス用SAWフィルタをご紹介します。各地域をサポートする様々な周波数タイプが利用可能です。
資料・サンプルをご希望の際はお気軽にご連絡ください。
品番 | サイズ (mm) | 中心周波数 | タイプ | 特長 | インサーションロス | 減衰特性 | 生産ステータス |
|---|---|---|---|---|---|---|---|
1.4 x 1.1 x 0.7 | 925MHz | Unbalance | 低ロス | 0.8dB typ (922.3-928.1MHz) | 45dB typ (860-890MHz) | 量産品 | |
1.4 x 1.1 x 0.7 | 869MHz | Unbalance | 高減衰特性 | 2.0dB typ (863-870MHz) | 46dB typ (845-853MHz) | 開発品 (WS) | |
1.4 x 1.1 x 0.7 | 942MHz | Unbalance | 高減衰特性 | 1.8dB typ (925-960MHz) | 66dB typ (880-905MHz) | 開発品 (WS) |
●ワンポイント用語解説●
京セラ電子部品公式マスコットキャラクターえれたん えれたん紹介ページはこちら
ISMとは？
ISMとは、Industrial Scientific and Medicalの略です。「ISM Band」で「産業科学医療用の周波数帯」を指します。 電気通信（電信）以外の目的に使用できる周波数帯で、国際電気通信連合によって国際的に確保されています。
製品ラインアップ

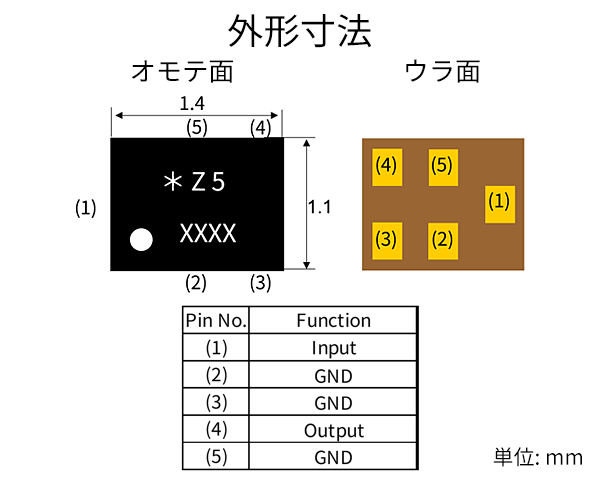

1. 日本・アジア向け1411サイズSAWフィルタ
日本国内・アジアで使用される周波数帯に対応し、低ロス・高減衰特性を実現。小型化も実現しました。
近年、IoTや無線機器の高出力化により、フィルタにもより高い耐電力が求められており、本製品は従来品より耐電力を向上させました。
特長
- 高性能
低インサーションロス 0.8dB
最大入力電力 +23dBm - 小型 1.4×1.1[mm]
曲線データ

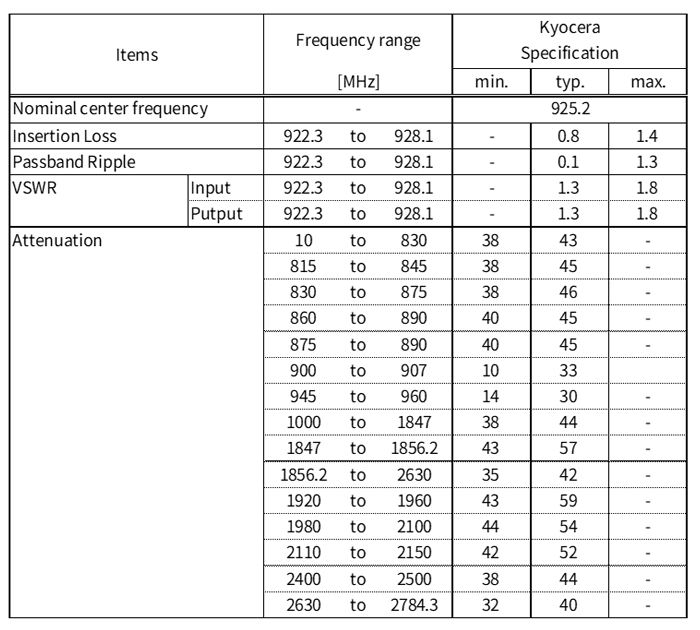

電気特性

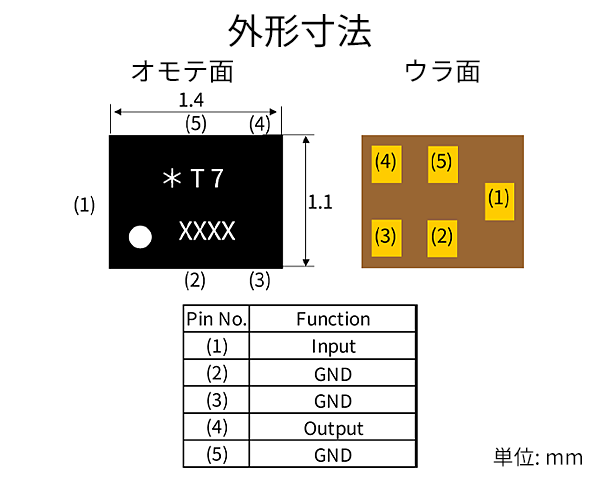

2. ヨーロッパ向け1411サイズSAWフィルタ
ヨーロッパで使われる周波数帯に対応し、高減衰特性を実現。小型化も実現しました。
近年、IoTや無線機器の高出力化により、フィルタにもより高い耐電力が求められており、本製品は耐電力も良好です。
特長
- 高性能
高減衰特性
最大入力電力 +24dBm - 小型 1.4×1.1[mm]

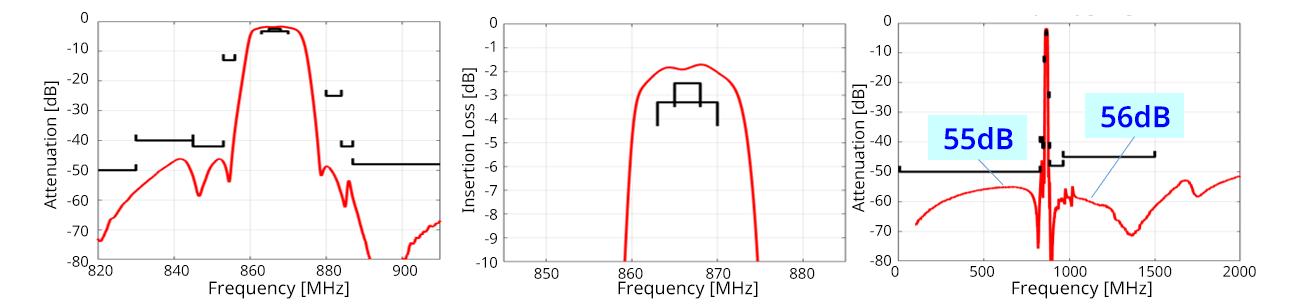

曲線データ (Tentative)

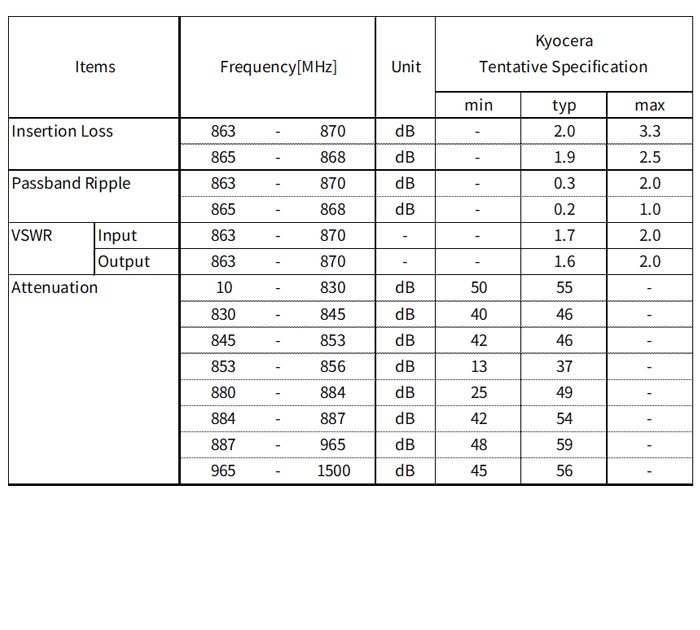

電気特性 (Tentative)
3. NB-IoT向け1411サイズSAWフィルタ
NB-IoT (Narrowband IoT)で使われる周波数帯に対応し、高減衰特性を実現。小型化も実現しました。
近年、IoTや無線機器の高出力化により、フィルタにもより高い耐電力が求められており、本製品は耐電力も良好です。
特長
- 高性能
高減衰特性
最大入力電力 +22dBm - 小型 1.4×1.1[mm]

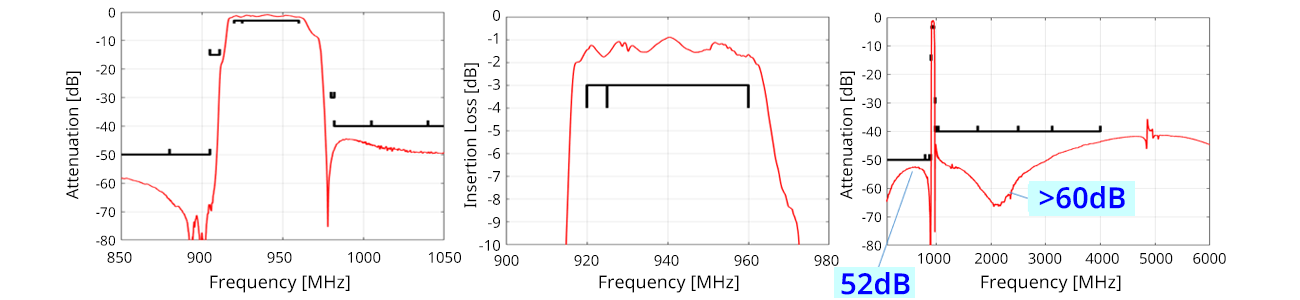

曲線データ (Tentative)

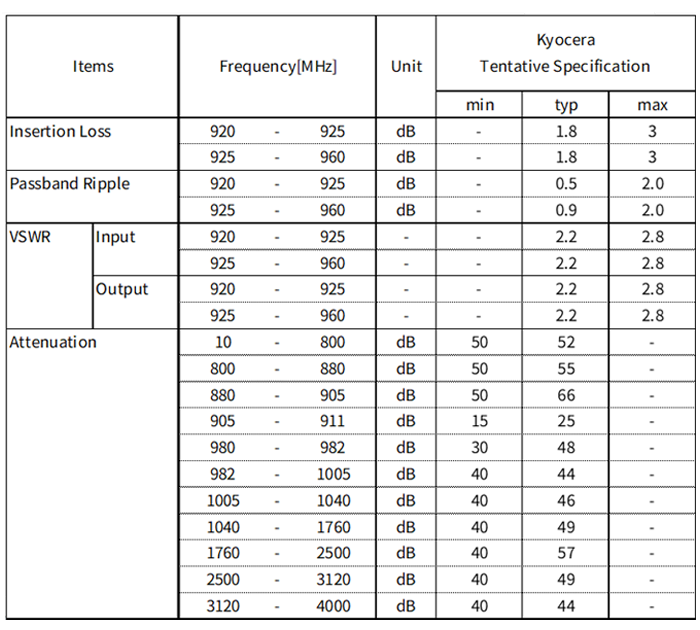

電気特性 (Tentative)
データは全て京セラ調べ
