GNSS用 1.5GHz SAWフィルタのご紹介

2507s_mv_pc.png 2507s_mv_sp.png

省スペースと高性能を両立し、最先端の通信・測位機器の進化を力強くサポートする1.5GHz帯のSAWフィルタをご紹介いたします。
カーナビやスマートフォン、衛星通信機器や特殊用途のワイヤレス端末など用途に適したフィルタをお選びいただけます。

LinkedinLinkedinLinkedin

製品ラインアップ

品名

サイズ (mm)

Band

タイプ

インサーションロス

減衰特性

生産ステータス

スペックシート

SF11-1582M5UUE1

1.1×0.9×0.55

GPS L1+GAL E1
BDS B1 B1-2+GLO G1

Unbalance

1.4dB typ (1559.05-1563.15MHz)
1.1dB typ (1574.39-1576.45MHz)
1.4dB typ (1597.55-1605.89MHz)

55dB typ (703-798MHz)
65dB typ (1427-1463MHz)
45dB typ (5150-5950MHz)

サンプル対応中

PDF/899KB

SF11-1582M5UUD1

1.1×0.9×0.65

GPS L1+GAL E1
BDS B1 B1-2+GLO G1

Unbalance

0.9dB typ (1559.05-1563.15MHz)
0.9dB typ (1574.39-1576.45MHz)
4.7dB typ (1597.55-1605.89MHz)

21dB typ (1610-1612MHz)
52dB typ (1615-1620MHz)
52dB typ (1626.5-1660.5MHz)

量産品

PDF/622KB

製品紹介:SF11-1582M5UUE1

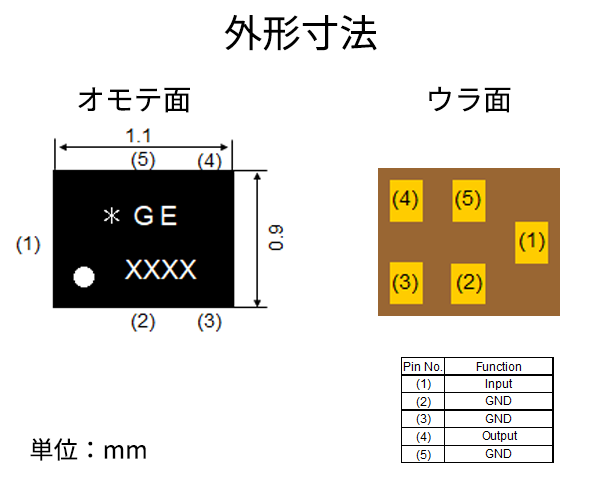

外形寸法

GNSS-L1バンド(1.57542GHz付近)に最適化された標準タイプのSAWフィルタです。わずか1.1×0.9mmの超小型サイズながら、低損失で高減衰という優れた特性を実現。カーナビやスマートフォン、測位機器など、幅広い用途で高精度な位置情報の取得をサポートします。




特長

  • 低挿入損失特性
  • 高減衰特性
  • 1.1×0.9mmの小型サイズ

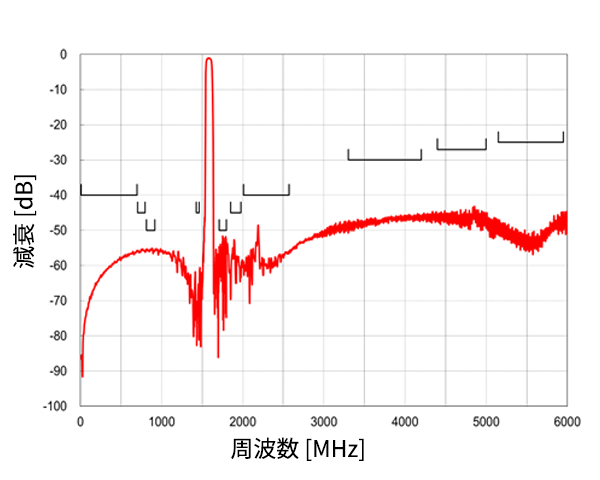

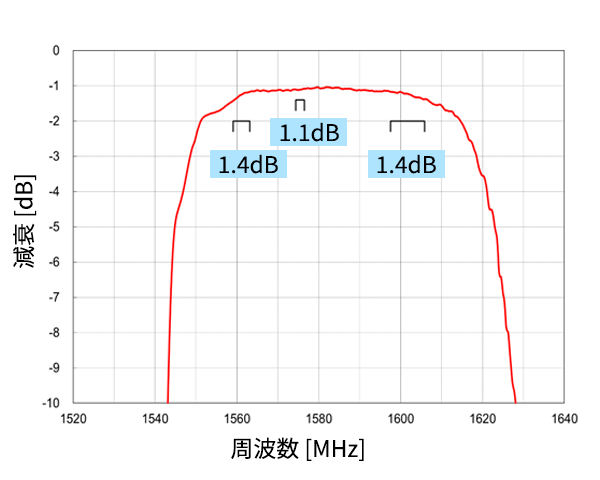

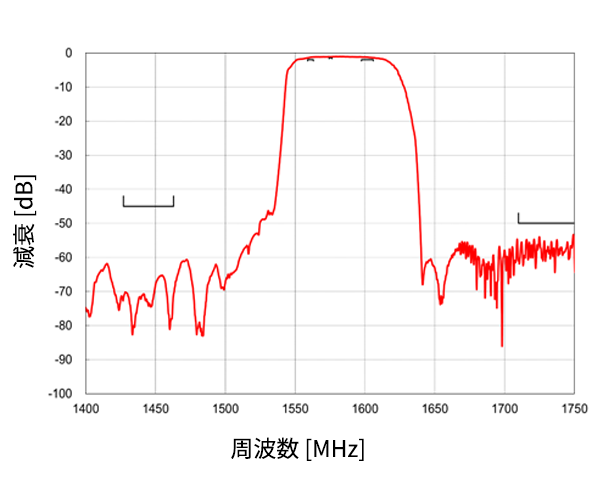

波形データ

波形データ
波形データ
波形データ

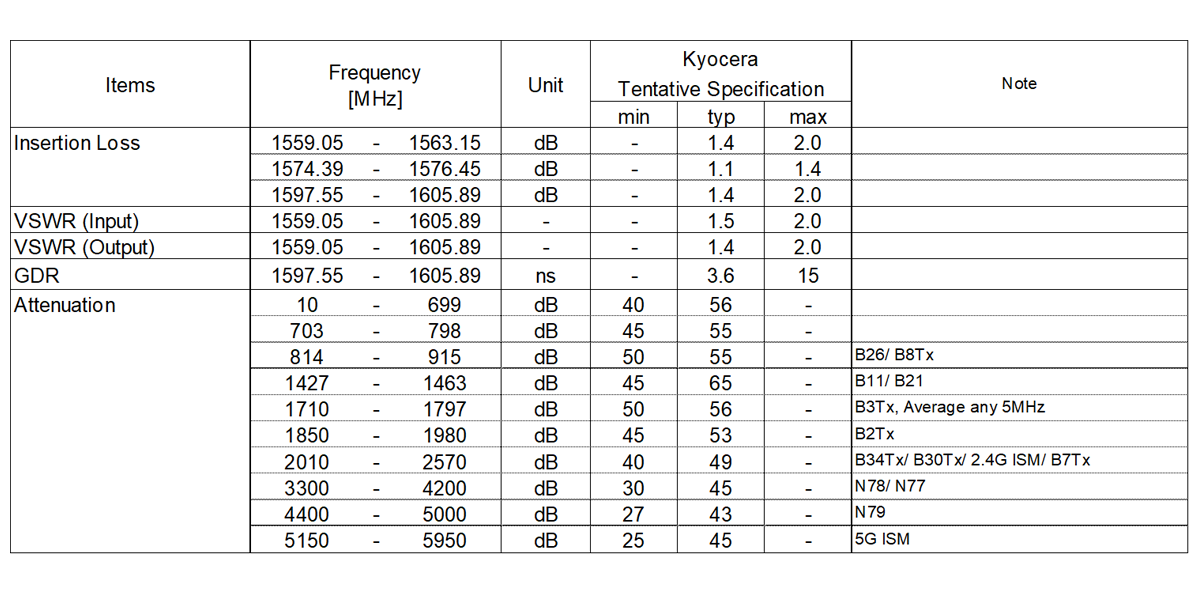

電気特性

電気特性

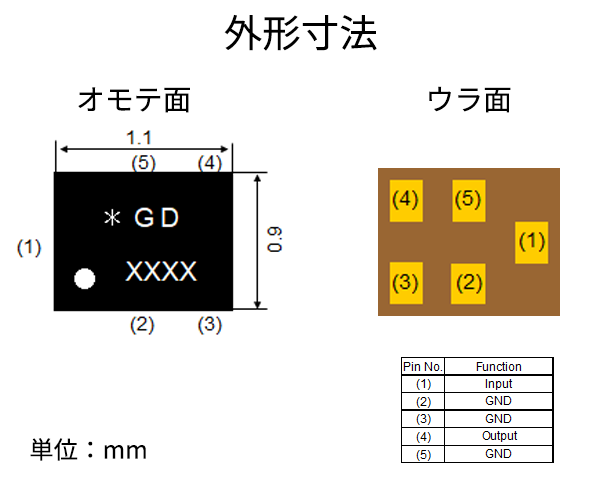

製品紹介:SF11-1582M5UUD1

衛星電話や低速度データ通信などで利用される1.6GHz付近の周波数帯において、減衰特性をさらに改善した特別品です。低損失の性能はそのままに、衛星通信機器や特殊用途のワイヤレス端末で、より安定した信号品質を実現します。




特長

  • 低挿入損失特性
  • Globalstar、Iridium、Inmarsat、n255の通信と共存可能なNTN周波数での高減衰特性
  • 1.1×0.9mmの小型サイズ
ワンポイント用語解説ワンポイント用語解説

京セラ電子部品公式マスコットキャラクターえれたん えれたん紹介ページはこちら

NTN周波数とは?
人工衛星やHAPS(高高度プラットフォーム)、無人航空機など非地上系ネットワークで使われる周波数のこと。(NTN: Non-Terrestrial Network)

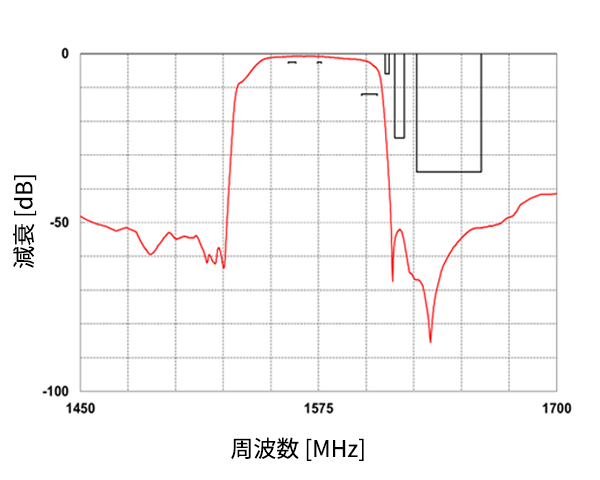

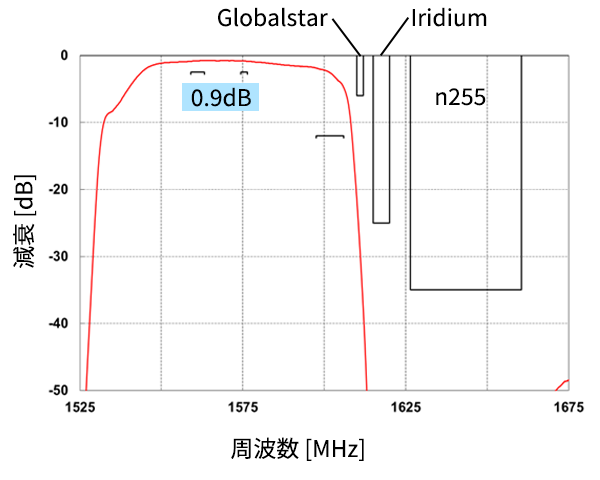

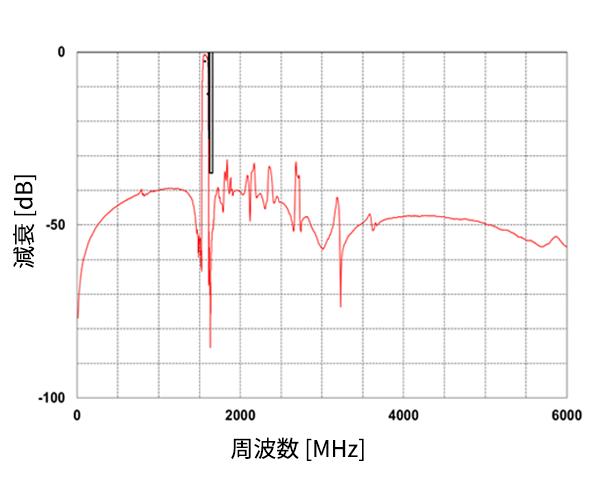

波形データ

波形データ
波形データ
波形データ

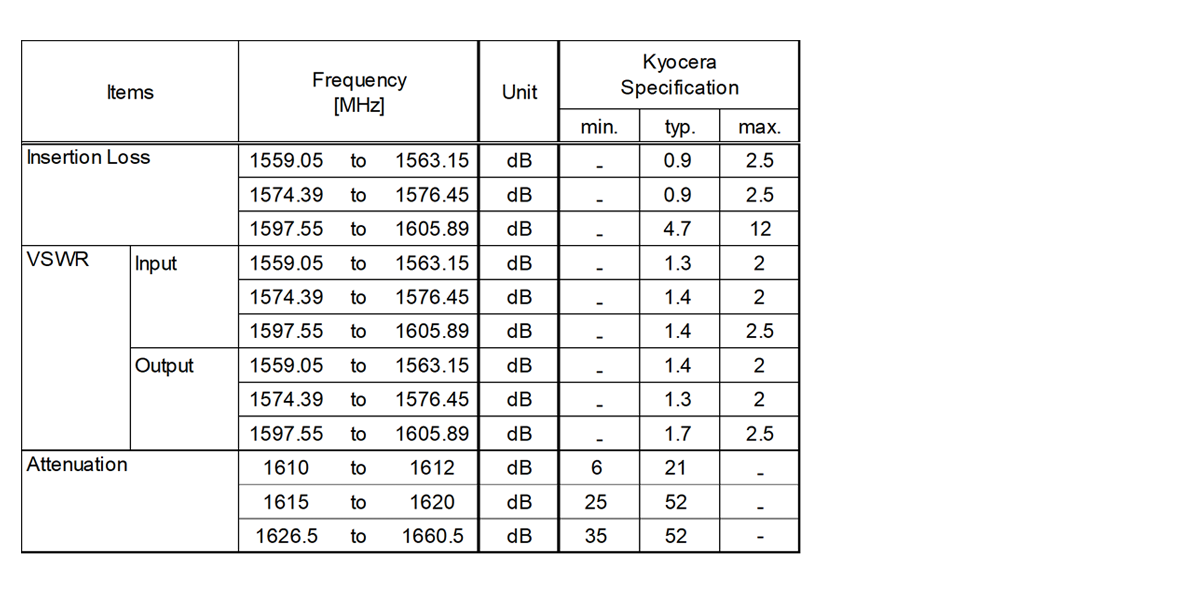

電気特性

電気特性
