省スペース / フローティング機構 / 高速伝送　0.5mmピッチ基板対基板コネクタ

SDVの進化やADAS/ADの高度化を背景に高機能化した車載機器向け「5631シリーズ」を紹介します。小型かつ、フローティング機構付き基板対基板コネクタで、フローティング量はXY方向ともに±0.5mm、高速伝送は各規格に対応しています。

開発の背景

EV普及とSDV（Software Defined Vehicle）への急速な進化に伴い、安全なモビリティ社会に向けてADAS/ADの高度化が鍵となります。車両の中核となるモビリティコンピュータやIVIは、AIとOTAを前提とした高機能なシステムであり、高解像度LiDAR、カメラなどからの膨大なリアルタイムデータを処理するため、コネクタには大容量・高速対応かつ高い信頼性が不可欠です。

この市場ニーズに応えるため、高速伝送対応の0.5mmピッチフローティング機構付き基板対基板コネクタ「5631シリーズ」を製品化しました。

●ワンポイント用語解説●

京セラ電子部品公式マスコットキャラクターえれたん　えれたん紹介ページはこちら

SDV (Software Defined Vehicle) とは？
ソフトウェア定義型自動車。車両の性能と機能がソフトウェアとクラウド接続によって管理され、物理的な改造なしに安全機能の強化や走行モードの追加など、アップデートが可能です。

ADとは？
Autonomous Driving（自動運転）の略称。人の操作を必要とせず、システムが自動的に運転を行うことが特徴。一方、ADAS（Advanced Driver-Assistance Systems：先進運転支援システム）は、人の運転操作をサポートするもので、運転の安全性向上や事故リスク軽減などのシステムが特徴。

IVIとは？
IVI (In-Vehicle Infotainment system)：次世代車載情報通信システム。車載ネットワークでドライバーや同乗者に情報や娯楽を提供するシステムです。カーナビやカーオーディオだけでなく、動画視聴やスマートフォンとの連携、インターネット接続など、快適な車内環境で運転をサポートしてくれます。

OTAとは？
無線通信を利用してデータの送受信を行う技術。Over The Airの略称。これにより、ソフトウェアやファームウェアのアップデートを無線で行うことができます。コネクテッドカーにおいては、ナビゲーションデータの更新、運転支援システムの改善・アップグレードなどに活用されます。

製品仕様

製品名	5631シリーズ製品検索　カタログ (5MB)	使用温度範囲	-40℃～+125℃
極間隔（ピッチ）	0.5mm	定格電流	DC 0.5A/Contact^※ DC 3.0A/Power pin ※温度上昇により電流値が制限される場合があります。
対応予定極数	20～180極	定格電圧	DC 50V/Contact

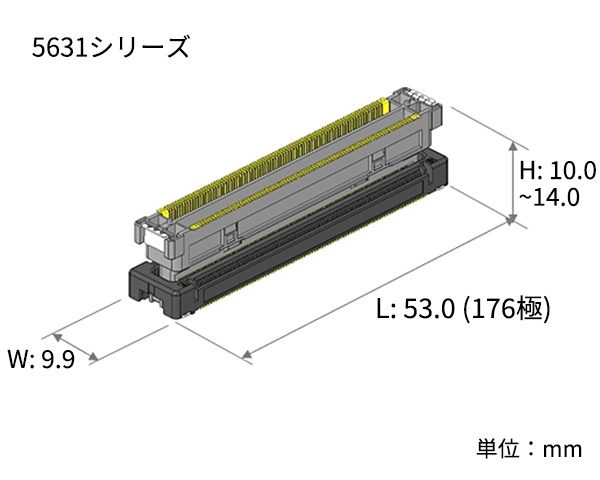

製品サイズ	奥行：9.9mm 嵌合高さ：10.0～14.0mm	フローティング量	XY ±0.5mm

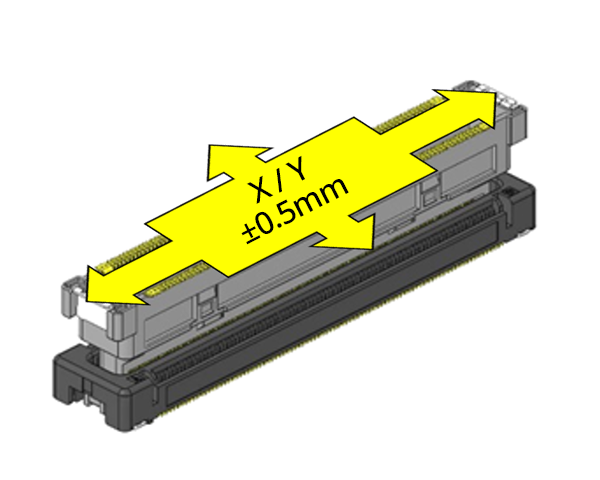

特長	低背、省スペースずれを吸収し、高信頼性を実現するフローティング機構高速伝送対応

お問い合わせ

特長

1. 低背、省スペース

0.5mmピッチフローティング機構付き高速伝送対応コネクタでありながら、嵌合高さ10～14 mm、奥行き9.9mmの省スペース設計です。なお、京セラ製5652シリーズと合わせると、10～25mmまでの幅広い高さバリエーションを網羅します。これにより、お客様の多様な基板設計ニーズに柔軟な対応が可能となります。
