お問い合わせ1500PJA10 4.生産中止品
代理店在庫
在庫確認
アプリケーション
- 電源機器
- 一般産業機器
仕様

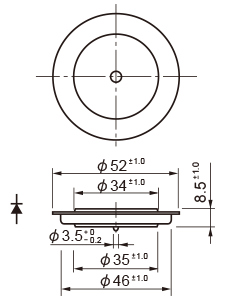

| Outline |
B-18
|
|---|---|
| VRRM [V] | 100V |
| VRSM [V] | 120V |
| IF(RMS) [A] | 2350A |
| Io [A] | 1500.0A |
| IFSM [A] | 18000.0A |
| I2t [A2s] | 1.62 × 106A2s |
| IRM [mA] | 50mA |
| VFM [V] | 1.37V |
| 使用温度範囲 | -40℃ ~ 150℃ |
| Tstg [°C] | -40～+150℃ |
| Rth(j-c) [°C/W] | 0.03°C/W |
| Mounting Force [kN] ※ | 15 (10)kN |
| 重さ | 85.000g |
包装/輸送関連
| 重さ | 85.000g |
|---|
よくあるご質問
一覧へSBD製品の接合容量特性グラフ以外は全て最大値であり、保証値です。接合容量特性グラフは代表値(TYP)を記載してあります。平均順電流定格のカーブは、線引きされている所が150℃に達する点を繋げたものです。
リフローはんだ付けするSMDを対象にMSL基準が設定されており、京セラのパワーデバイス製品は全てMSL1です。（防湿梱包不要）
推奨製品保管条件は下記のとおりです。
＜梱包開封前＞
保管温度 5～35℃ ／ 保管湿度 45～70%RH
関連用語集
一覧へPN 型接合整流素子で、交流である商用周波数を整流するダイオード。
《ダイオード》繰り返し印加できる逆電圧のピーク値。
《サイリスタ》アノード・カソード間に繰り返し印加できる逆電圧のピーク値。
《ダイオード》10ms未満1msまでの非繰り返しピーク順電流を計算するための値。
《ダイオード》規定の逆電圧を印加したときに流れる逆電流のピーク値。
《ダイオード》規定の順電流を流したときの順電圧ピーク値。
