저배・공간절약 커넥터 소개

노트북의 내부 접속에 다수 채용되고 있는 저배·공간 절약의 FPC/FFC용 커넥터나 기판 대 기판 커넥터 등을 소개합니다.

개요

노트북은 가지고 다닐 일이 많기 때문에 소형·경량 타입이 많습니다. 이러한 노트북의 디자인이나 다기능화에 따라 디스플레이, 서브 보드, 키보드, 각 모듈 등 기기 내의 접속 부분에 저배 또는 공간 절약의 FPC/FFC용 커넥터나 기판 대 기판 커넥터가 요구됩니다.
교세라는 저배 또는 공간 절약 제품 외에도 견고성과 작업성을 향상시킨 제품의 라인업을 다수 준비하고 있습니다.

개발의 배경

노트북에는 다양한 커넥터가 탑재되기에 조립 작업이 복잡합니다. 조립 작업 중, 조작 미스에 의한 커넥터 파손도 발생하기 쉽기 때문에 파손되기 어려운 커넥터가 요구됩니다.

이러한 요구에 대응하기 위해 조작 미스에도 견딜 수 있는 기구를 설치하거나, 원 액션으로 플렉스를 끼워 넣을 수 있는 작업성을 향상시킨 FPC/FFC용 커넥터나 어긋난 위치에서 결합해도 파손되기 어려운 기판 대 기판 커넥터의 개발을 실시했습니다.

특징

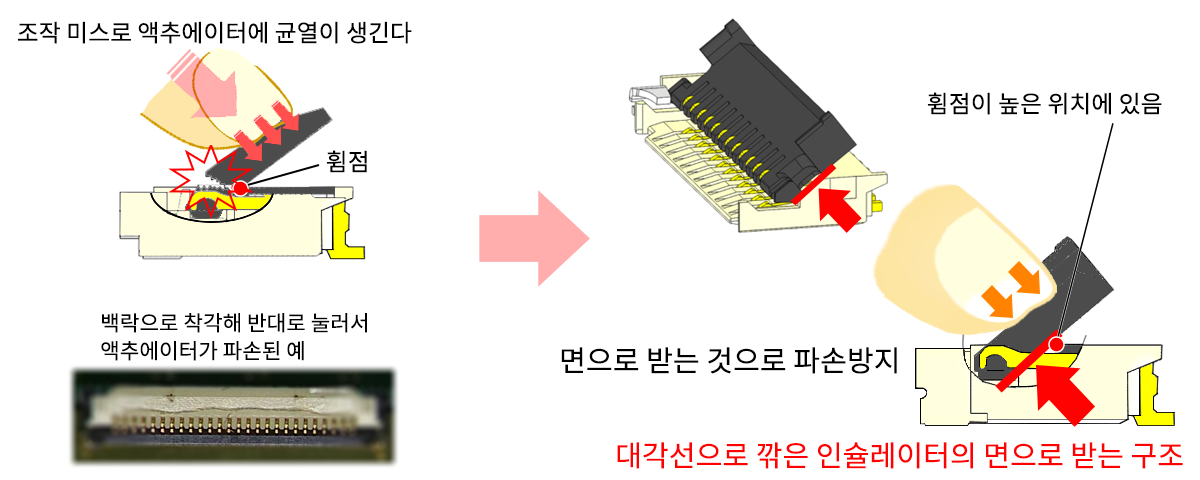

조작 미스를 해도 파손되기 어려운 설계 구조

노트북의 생산 현장에서는 다양한 메이커에서 다양한 형상의 FPC 커넥터가 있을 뿐만 아니라, 최근 세트 기판에 프론트 플립/백 플립 커넥터가 혼재하는 경우가 많기 때문에 작업자의 조작 미스가 늘고 있습니다.

그래서 조작 실수를 해도 파손되기 어려운 설계 구조로 하는 것이 생산 현장에서 커넥터의 파손 문제 해결에 공헌합니다.

권장 제품 예: 6809 시리즈　　　제품 검색　　카탈로그 (457KB)

6809 특징

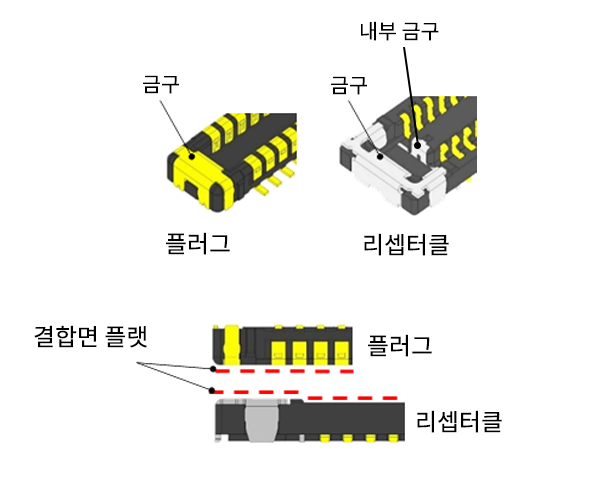

견고성과 결합 시의 삽입성을 향상시킨 설계 구조

높은 견고성

기판 대 기판 커넥터의 리셉터클 안쪽에는 금구가 장착되어 있어 파손되기 어렵고 견고성이 높은 구조로 되어 있습니다. 또한 제품 양단의 외측 금구에 의해 어긋난 위치에서 결합에 의한 파손을 방지합니다.

결합 시의 삽입성 향상

커넥터 결합 면의 기복이 적은 평평한 형상으로 삽입성의 향상에 공헌하고 있습니다.

권장 제품 예: 5897 시리즈　　　제품 검색　　카탈로그 (1.3MB)

문의는 여기로

제품 라인업

노트북 탑재 커넥터 예

	FPC/FFC용 커넥터
시리즈	6866 시리즈	6844 시리즈	6293 시리즈	6287 시리즈	6277 시리즈
핀간격 (mm)	0.2	0.3	0.3	0.4	0.5
기판 위 높이 (mm)	0.95	0.95	0.85	1.2	0.9
깊이 (mm)	2.7	2.7	3.7	4.9	3.5
극수	21～71극	11～61극	9～61극	14～76극	3～6극
정격 전류	0.2A	0.2A	0.2A	0.4A	0.4A
제품 카탈로그	(772KB)	(269KB)	(155KB)	(192KB)	(167KB)

	FPC/FFC용 커넥터
시리즈	6298 시리즈	6809 시리즈	6811 시리즈	6284 시리즈	6817 시리즈 원 액션 락
핀간격 (mm)	0.5	0.5	0.5	0.5	0.5
기판 위 높이 (mm)	0.9	0.93	1.28	1.5	ST：5.32 RA：2.6
깊이 (mm)	3.7	3.75	4.64	4.05	ST：2.9 RA：5.9
극수	3～13극	4～40극	4～32극	5～30극	10～50극
정격 전류	0.4A	0.5A	0.5A	0.4A	0.5A
제품 카탈로그	(167KB)	(457KB)	(380KB)	(108KB)	(618KB)

	기판 대 기판용 커넥터					전원접속 용도
시리즈	5861 시리즈	5863 시리즈	5897 시리즈	5843 시리즈	5804 시리즈	7129 시리즈
핀간격 (mm)	0.35	0.35	0.35	0.35	0.4	0.35
기판간 높이 (mm)	0.6	0.8	0.8	0.8	0.9 / 1.5 / 2.0	0.7
깊이 (mm)	1.95	2.3	2.3	2.4	2.4	2.2
극수	6～60극	40～60극	78극	10～48극	10～70극	시그널: 2, 4극 전원: 4극
정격 전류	시그널: 0.5A (～40극) 　　　　　0.3A (42극～) 전원: 5A	0.3A 전원: 5A	0.3A 전원: 3A	0.3A	0.3A	시그널: 0.4A 전원: 10A / 2 Power pin
제품 카탈로그	(880KB)	(533KB)	(1.2MB)	(1.2MB)	(1.8MB)	(483KB)

	카드엣지 커넥터		전선 대 기판 커넥터
시리즈	6411 시리즈	시리즈	8041 시리즈	8040 시리즈	8005 시리즈
준수 규격	PCIe M.2	핀간격 (mm)	0.9	1.0	1.27
유형	M1.8 / H2.3 / H3.2	기판간 높이 (mm)	0.9	1.4	3.61
유형	Right angle	전선	AWG#32	AWG#32	AWG#30, #32
극수	67극	극수	2극	2극	2극
특기	Key B, E, M	정격 전류	1.0A	1.0A	1.0A
제품 카탈로그	(997KB)	제품 카탈로그	(241KB)	(150KB)	(138KB)
