개요
커넥터에는 다양한 종류가 있지만 교세라의 주요 커넥터 제품 카테고리는 다음과 같습니다.
기판 대 기판용 커넥터 FPC/FFC용 커넥터 전선 대 전선/기판 커넥터 카드엣지 커넥터
그 중에서도 기판 대 기판 커넥터는 교세라제 커넥터 중 FPC/FFC용 커넥터와 나란히 제품 라인업이 많은 카테고리 입니다.

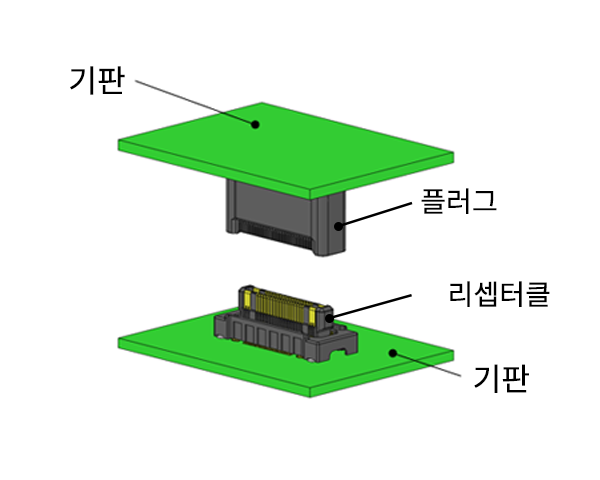

기판 대 기판 커넥터란?
기판과 기판, 기판과 FPC를 연결하는 커넥터로 플러그(Plug)와 리셉터클(Receptacle)을 결합하여 (끼워 맞추어) 연결합니다.

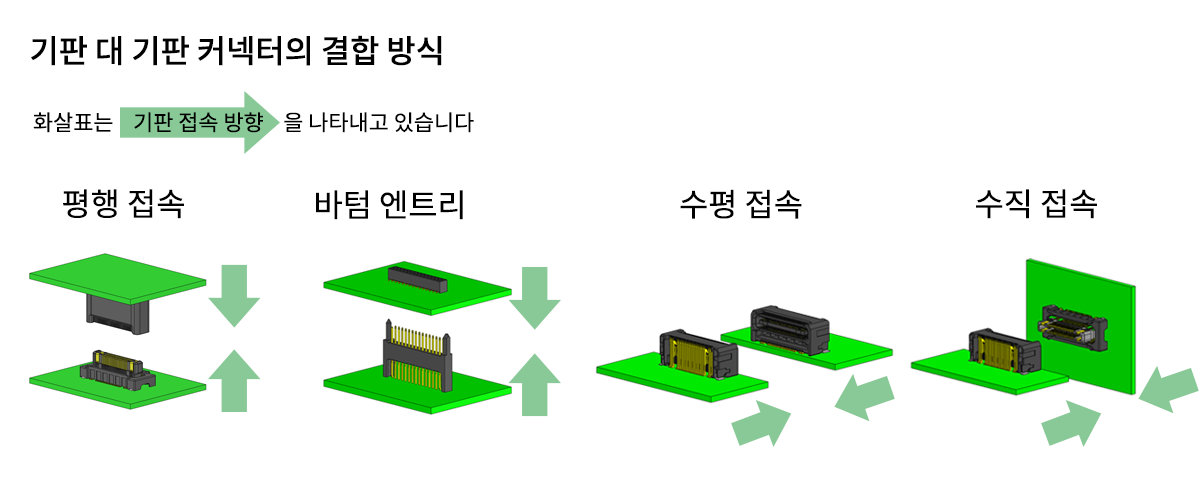

기판 대 기판 커넥터의 결합 방식
기판 대 기판 커넥터에는 다양한 결합 방식이 있습니다.
- 평행 접속：기판과 기판을 평행하게 연결하는 결합 방식입니다. 사용할 커넥터 타입: 스트레이트(ST) 타입 + 스트레이트(ST) 타입
- 바텀 엔트리：기판을 사이에 두고 커넥터의 하측에서 핀이 관통하는 결합 방식입니다.
- 수평 접속：기판과 기판을 수평하게 연결하는 결합 방식입니다.
사용하는 커넥터 타입: 라이트 앵글(RA) 타입 + 라이트 앵글(RA) 타입 - 수직 접속：기판과 기판을 수직으로 연결하는 결합 방식입니다.
사용하는 커넥터 타입: 스트레이트(ST) 타입 + 라이트 앵글(RA) 타입
커넥터의 종류에 대해 더 알고 싶은 분은 여기로

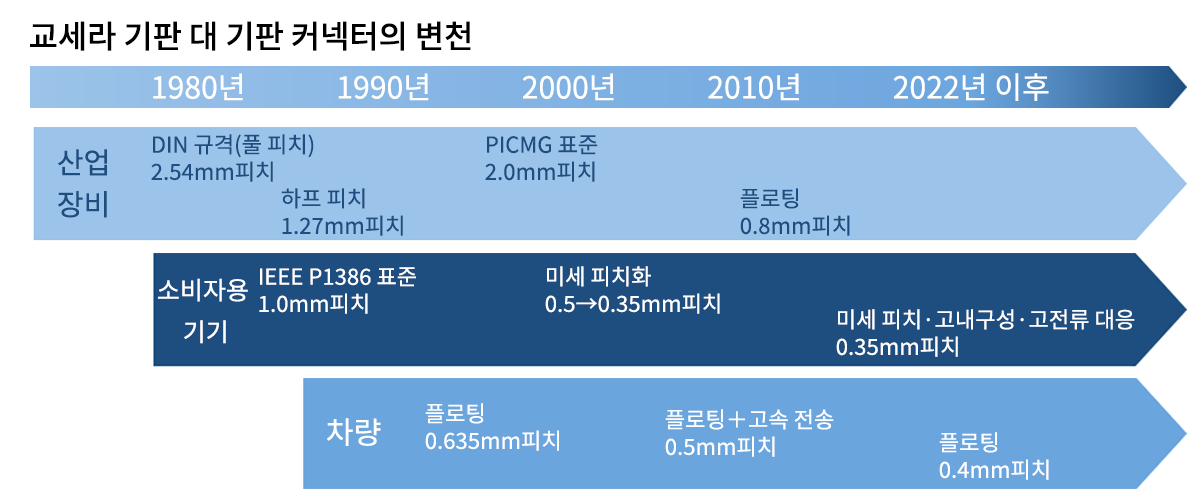

교세라 기판 대 기판 커넥터의 변천
1980년대, 산업 기기용 DIN 규격 2.54mm 피치 제품으로부터 교세라제 기판 대 기판 커넥터 개발이 시작되었습니다. 그 후, 소비자용 기기 IEEE P1386 규격의 1.0mm 피치 제품, 차량용 플로팅 구조 적용 0.635mm 피치 제품 등 다양한 용도에 맞는으로 개발을 진행해 왔습니다.
앞으로도 교세라는 오랜 세월 쌓아온 기술을 바탕으로 신제품 개발에 임해 나갈 것입니다.
교세라제 기판 대 기판/FPC 커넥터 개발 연혁
※개발·생산을 중지한 제품도 포함합니다.
2.54mm피치 | 2.0mm피치 | 1.27mm피치 | 1.0mm피치 | 0.8mm피치 |
|---|---|---|---|---|
|
|
|
|
|
0.635mm피치 | 0.5mm피치 | 0.4mm피치 | 0.35mm피치 | 0.3mm피치 |
|---|---|---|---|---|
|
|
|
|
|
「FloXY」(로고) 는 교세라 주식회사의 등록 상표입니다.
◆이해도 확인 퀴즈◆
Q1. 기판 대 기판 커넥터는 어느 것입니까?
Q2. 기판 대 기판 커넥터의 접속에서 올바른 조합은 어느 것입니까?
(1)플러그와 플러그 (2)플러그와 리셉터클 (3)리셉터클과 리셉터클
Q3. 기판 대 기판 커넥터의 결합 방법의 하나로, 기판과 기판을 평행하게 연결하는 방법은 어느 것입니까?
(1) 수직 접속 (2) 평행 접속 (3) 수평 접속
정답 (클릭하면 확인할 수 있습니다)
- A1.(1) 해설：(2)는 FPC/FFC용 커넥터, (3)은 전선 대 전선/기판 커넥터입니다.
- A2.(2)
- A3.(2) 해설：기판과 기판을 평행하게 연결하는 방법은 (2)평행 접속입니다. (1) 수직 접속은 기판끼리 수직으로 접속하는 결합 방식, (3) 수평 접속은 기판끼리 수평으로 접속하는 결합 방식입니다.
커넥터의 토막 지식 기사 일람
vol.9 기판 대 기판 커넥터의 기초 지식
vol.10 기판 대 기판 커넥터에 대해 자세히 알아보자 ~ 다양한 특징~
