기판 대 기판 커넥터에 대해 자세히 알아보자 ~ 다양한 특징 ~
통전금구가 있는 기판 대 기판 커넥터나 견고성을 높이기 위한 구조, 플로팅 기구 등, 기판 대 기판 커넥터의 다양한 특징에 대해 소개합니다.

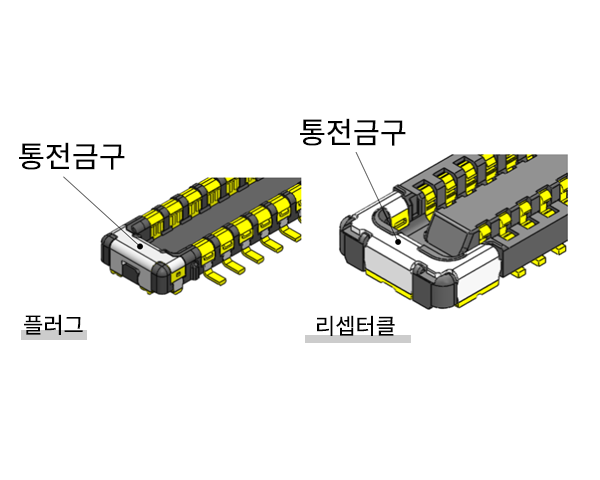

통전금구가 있는 장점
- 공간을 절약할 수 있음
양단의 금구를 전원용으로 사용하는 것으로 핀 수 감소에 의한 공간절약화가 가능합니다. - 고정용 금구 역할도 수행
기판과의 박리 강도를 강화하는 고정금구의 기능도 겸비하고 있습니다.
제품 예: 5861 시리즈(금구 통전 5A)
특집 페이지

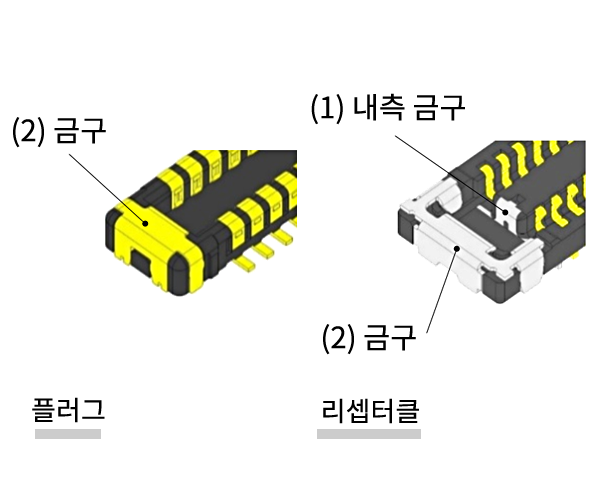

견고성을 높이는 구조
기판 대 기판 커넥터의 리셉터클 안쪽에 금구를 설치하면 커넥터 끼워 넣을 때도 파손되기 어렵고 견고성이 높아집니다. …(1)
또한 제품 양단에 외측 금구를 설치하여 어긋난 위치에서 결합 시 파손 위험을 줄입니다. …(2)

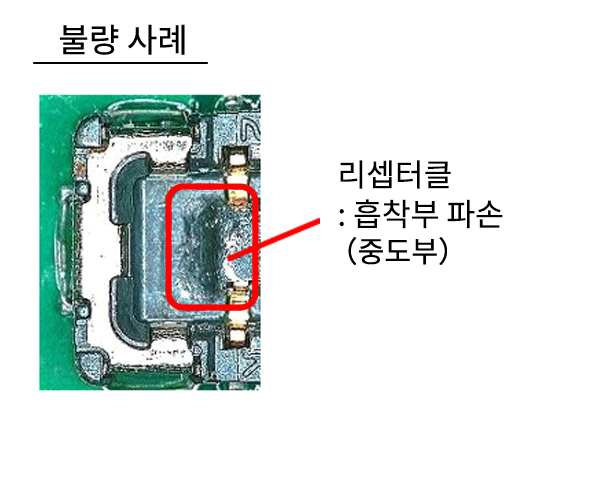

불량 사례
리셉터클에 내측 금구가 없는 경우, 결합 시 위치가 어긋남에 따라 흡착부(중앙부)의 인슐레이터 파손이 발생하는 경우가 있습니다.
플로팅 메커니즘
플로팅 커넥터란?
플로팅 기구를 갖추고 있어 기판에 탑재 위치가 어긋나도 인슐레이터가 가동하여 정상 위치에 끼워 넣을 수 있는 커넥터입니다.
원포인트 용어 해설
플로팅이란?
플로팅(Floating)이란 '떠다니는'이라는 뜻입니다. 플로팅 커넥터는 왼쪽 그림의 녹색부분의 절연체가 떠 있는 구조를 하고 있습니다.
장점
- 동일 기판 상에서 복수의 커넥터를 사용 가능
- 레이아웃 · 회로 설계 자유도가 향상
- 솔더 접합부에 대한 스트레스를 줄여 솔더 크랙을 억제 가능
동작 원리도
측면에서 (Y 방향으로 가동) | 상면에서 (X, Y 방향으로 대각선 방향으로 움직임) |
|
|
교세라 플로팅 커넥터는 최대 F/P※= 200% 까지 움직임이 가능합니다.
높은 접촉 신뢰성을 가진 플로팅 커넥터가 설계상 문제를 줄이는 데 도움이 됩니다.
※ F/P･･･F = Floating(플로팅량)/P=Pitch(피치)
특집 페이지
◆이해도 확인 퀴즈◆
Q1. 기판 대 기판 커넥터 양단에 절연체를 덮는 형태로 통전 금구를 갖추는 것의 장점은?
(1) 공간 절약 (2) 박리 강도 강화 (3) 모두 적용 가능
Q2. 견고성을 높이기 위해 도입된 구조는 무엇입니까?
(1) 내부 금구 설치 (2) 외부 금구 설치 (3) 모두 적용 가능
Q3. 플로팅 커넥터의 특징은 무엇입니까?
(1) 동일 기판상에서 복수의 커넥터를 사용 가능 (2) 솔더 크랙을 억제 (3) 모두 적용 가능
정답 (클릭하면 확인할 수 있습니다)
- A1.(3) 둘 다 적용된다
- A2.(3) 둘 다 적용된다
- A3.(3) 둘 다 적용된다
