FPC/FFC용 커넥터의 진화

# 토막 지식

FPC/FFC의 결합방식이나 실장 형태, 플렉스 형상에는 여러 가지 타입이 있다는 사실을 알고 계십니까? Non-ZIF, ZIF, 원 액션 락, DIP, SMT, 귀 돌기형, 귀 함몰형 등 FPC/FFC용 커넥터의 진화와 용어에 대해서 그림으로 알기 쉽게 소개합니다.

교세라제 FPC/FFC용 커넥터 「탄생부터 현재에 이르기까지의 역사」를 알고 싶은 분은 여기로

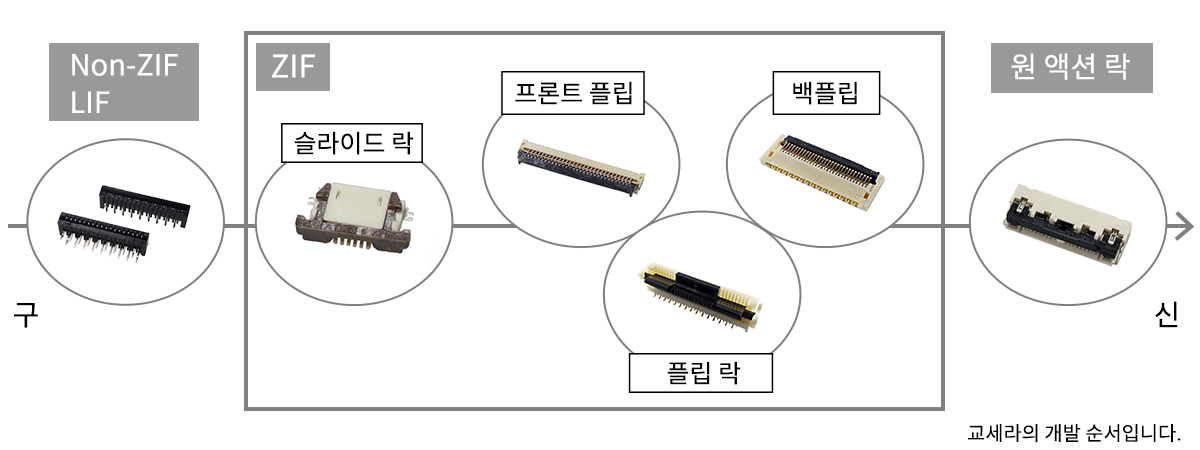

FPC/FFC의 다양한 결합방식

과거부터 현재까지 잠금 구조가 개선·개량되면서 다양한 결합 방식이 탄생해 왔습니다. 예를 들면 작업성이 좋고 비용을 억제할 수 있는 Non-ZIF 타입이나 삽입 시 힘이 필요 없는 ZIF 타입, 최근에는 1회 조작(원 액션)만으로 락을 완료하는 원 액션 락 타입이 개발되어 왔습니다.

각 이름을 클릭하면 해당 제품 검색 페이지로 이동합니다.

Non-ZIF：ZIF의 구조를 가지지 않는 커넥터로 FPC/FFC를 커넥터에 꽂을 때 삽입력이 필요합니다.
LIF：결합력을 낮게 억제하는 구조입니다. LIF는 Low Insertion Force의 약자입니다.
ZIF：액추에이터를 조작하여 FPC/FFC를 삽입·발거합니다. 꽂고 빼는 힘을 줄인 커넥터입니다. ZIF는 Zero Insertion Force의 약자입니다.
슬라이드 락：슬라이더를 슬라이드시켜 잠금 해제하고 FPC/FFC를 삽발하는 타입의 커넥터입니다.
프론트 플립：액추에이터가 FPC/FFC 삽입구 측에 있는 커넥터입니다.
플립 락：액추에이터를 "플립(가볍게 뒤집거나 튕겨서)"하는 것으로, FPC/FFC를 삽발할 수 있는 커넥터입니다.
백플립：액추에이터가 FPC/FFC 삽입구 뒤쪽에 있는 커넥터입니다.
원 액션 락：FPC/FFC 삽입을 1회 조작(원 액션)만으로 락이 완료되는 타입의 커넥터입니다. 일반적인 ZIF 타입의 FPC/FFC용 커넥터에서는 결합 작업시 (1)Lock부를 열고 (2)FPC/FFC를 삽입하고 (3)Lock부를 닫는 3회의 조작(3액션)이 필요합니다.

FPC/FFC의 다양한 결합방식

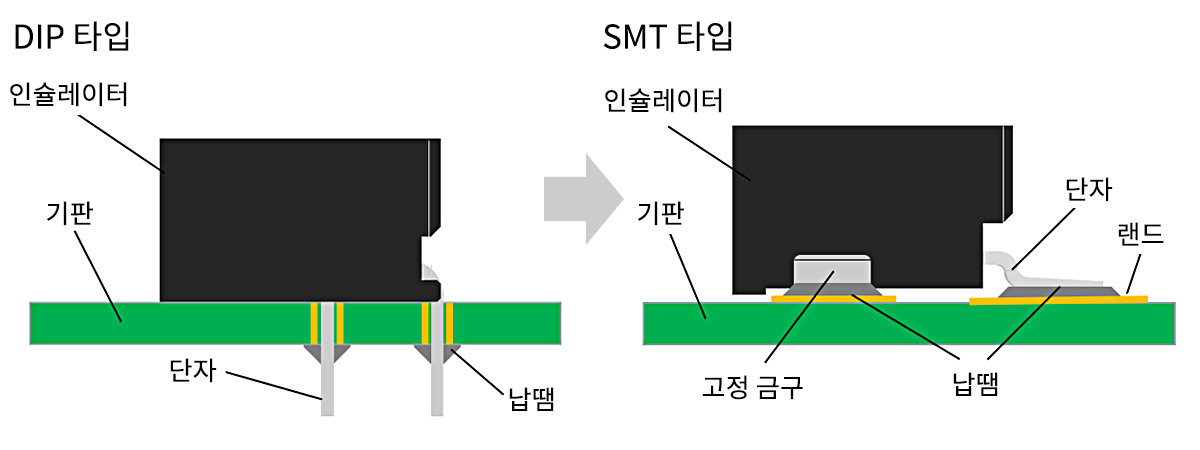

실장 형태의 변화

DIP에서 SMT가 주류로

실장 형태의 변화

원포인트 용어 해설

DIP란?
DIP는 부품의 납땜 단자를 기판에 뚫린 구멍에 삽입하여 실장하는 방법입니다.

특징

기판에 뚫린 구멍에 단자가 관통하기 때문에 외부 힘에 강함
소형화, 고밀도 실장이 곤란
기판의 양면을 점유

SMT란?
SMT는 납땜을 기판 표면에 바르고 부품을 배치하여 리플로우로 납땜을 녹여 실장하는 방법입니다. Surface Mount Technology의 약자로 표면 실장이라고도 합니다.

특징

표면 실장이기 때문에 DIP 타입에 비해 외부 힘에 약함 (고정 금구 필요)
소형화, 고밀도 실장이 가능
기판 한 면에만 실장되어 반대 면도 활용 가능

문의는 여기로

다운 사이징화

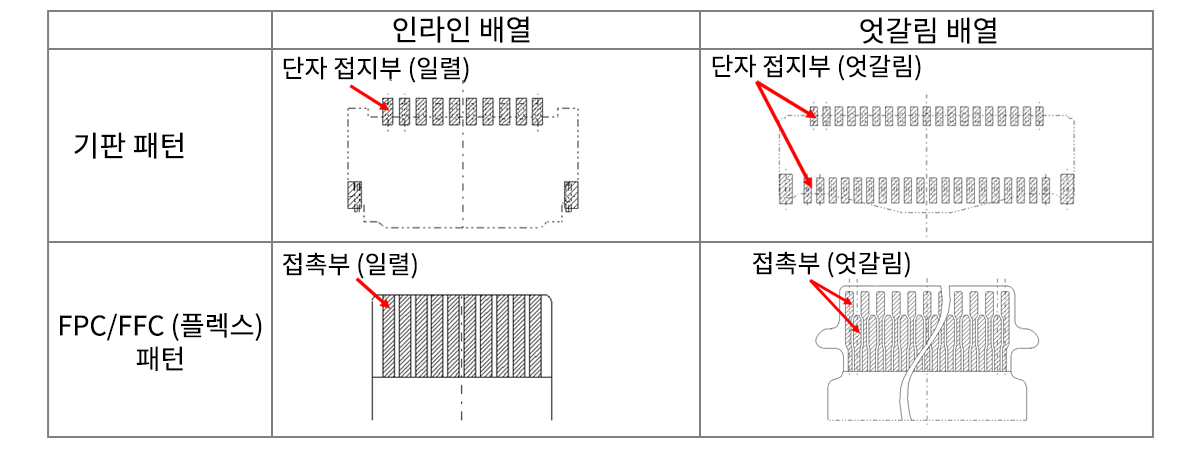

1.25mm 피치에서 0.2mm 피치로 소형화됨에 따라 라이트 앵글 타입 배열은 인라인 배열에서 엇갈림 배열로 바뀌었습니다.

컨택 피치 (핀간격)
1.25mm	1.0mm	0.8mm	0.5mm	0.4mm	0.3mm	0.2mm
인라인 배열					엇갈림 배열

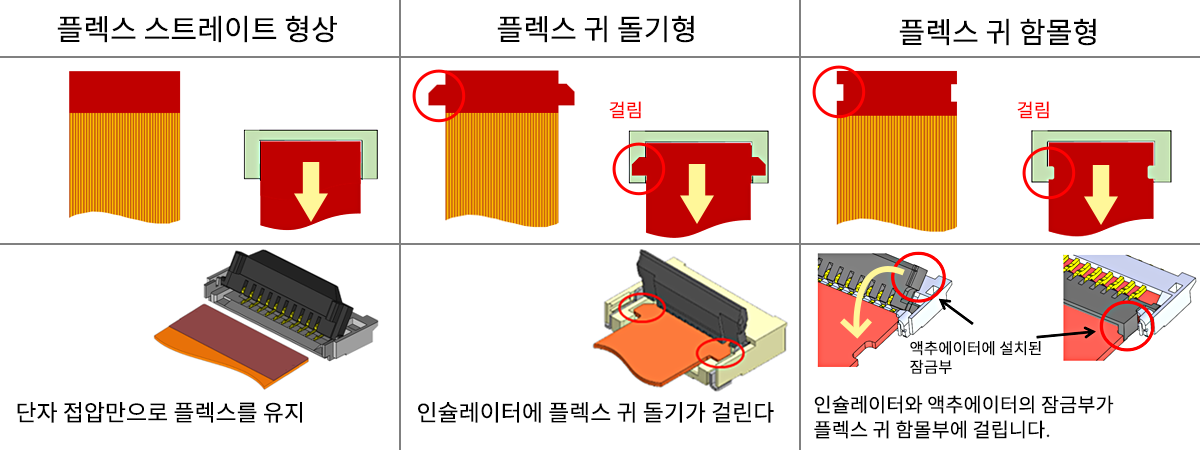

FPC/FFC(플렉스) 형상의 변화

이전에는 스트레이트 형상이 일반적이었지만 수평 방향의 플렉스 유지력 강화를 위해 개량되어 귀 돌기형/귀 함몰형 사양이 추가되어 갔습니다. 이로 인해 케이블 인입 강도도 향상되었습니다.

FPC/FFC형상의 변화

작업 공수 절감을 목표로

원 액션으로 결합 완료

지금까지 Lock 타입 FPC/FFC 커넥터에서는 FPC/FFC 삽입 전후에 Lock 조작이 필요하기 때문에 작업자에 의한 조립 작업이 일반적이었습니다.

거기서 개발된 것이 원 액션 락 타입의 커넥터입니다. FPC/FFC를 삽입하는 1회 동작(원 액션)만으로 자동으로 락이 걸리는 양호한 작업성을 실현하여 조립시의 조작 공수를 3분의 1로 줄일 수 있었습니다.

또한 제조 현장에서는 산업용 로봇에 의한 공정의 자동화가 진행되고 있습니다. 교세라제 원액션 락 타입 커넥터는 산업용 로봇에 의한 공정 자동화에도 대응하고 있습니다.

원 액션 락 타입 제품 검색

고속 전송 대응 FPC/FFC용 커넥터 개발

자동차는 해마다 진화하고 있습니다. 예를 들어, 첨단 운전 지원 시스템(ADAS)이나 커넥티드 카 등 차량기기의 고성능화는 계속되고 있습니다. 많은 센서가 탑재되어 방대한 데이터의 고속전송이 필요하게 되었습니다. 이에 따라 차량기기에 탑재되는 커넥터도 고속 전송 대응이 요구됩니다.

이러한 배경에서 차량 인포테인먼트(IVI)나 차량 카메라, 레이더 등에 적합한 커넥터로서 진동이나 고온 등 엄격한 조건에서 동작뿐 아니라 고속 전송에도 대응한 제품이 개발되었습니다.

고속 전송 대응 FPC/FFC용 커넥터 제품 검색

문의는 여기로

이해도 확인 퀴즈

Q1.커넥터의 납땜 단자를 기판에 뚫린 구멍에 삽입하여 실장하는 것으로 예전부터 사용되고 있는 방법은 다음 중 어느 것일까요?
　(1)DIP　(2)DIY　(3)SMT

Q2.최근 자주 사용되게 된 락 타입으로 액추에이터가 FPC/FFC 삽입구와 반대쪽에 있는 락 타입을 뭐라고 할까요?
　(1)백플립　(2)Non-ZIF　(3)프론트 플립

정답 (클릭하면 확인할 수 있습니다)
