SAWデバイス

位置情報の精度向上に貢献、GNSS用SAWフィルタ新製品

近年普及が進んでいる、L5帯、L2帯に対応する製品です。省スペース化と高性能化を両立し、最先端の通信・測位機器の進化を力強くサポートします。

概要

注目のGNSS-L5対応

近年、カーナビ、自動運転、ドローン、精密農業など、より高精度な位置情報が求められる場面が急速に増えています。GNSS-L5帯域は、従来の周波数帯（L1など）に比べ、マルチパスや干渉に強く、都市部や過酷な環境下でも安定した測位が可能です。そのため、次世代の位置情報サービスや社会インフラには、GNSS-L5対応が注目されています。

GNSS-L5対応のSAWフィルタ

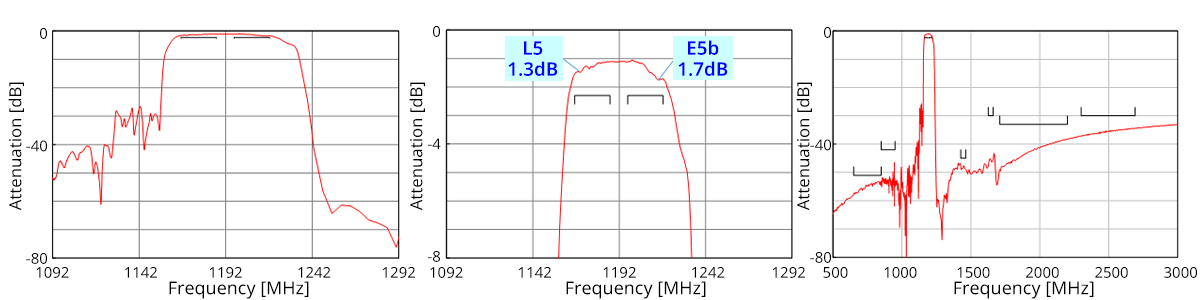

SF11-1192M5UUA1

GNSS-L5帯域をカバーする高性能SAWフィルタです。

低挿入損失：微弱なGNSS信号も確実に通し、受信感度を向上。
高減衰特性：不要なノイズを強力に抑制し、信号の純度を確保。

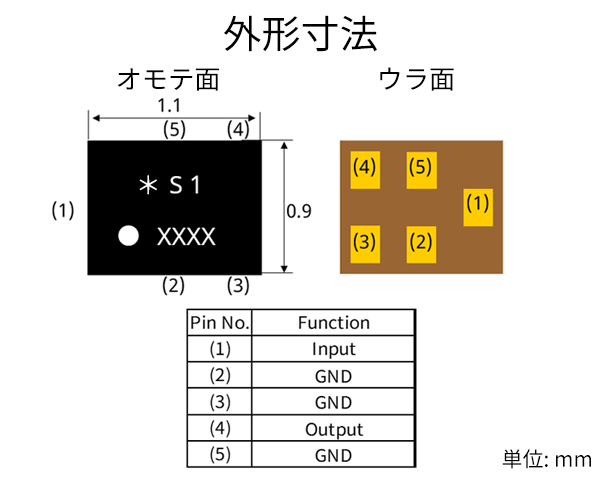

小型設計(1.1 x 0.9mm)：省スペース設計で、幅広い機器への組み込みが可能。

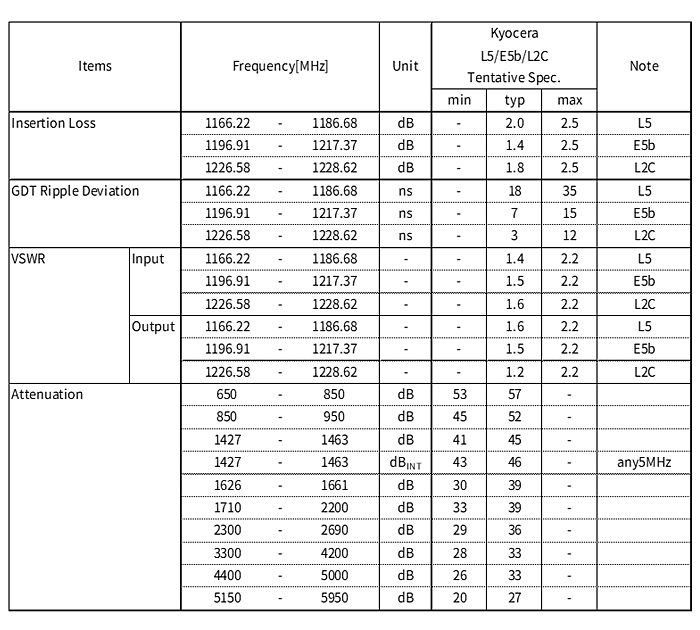

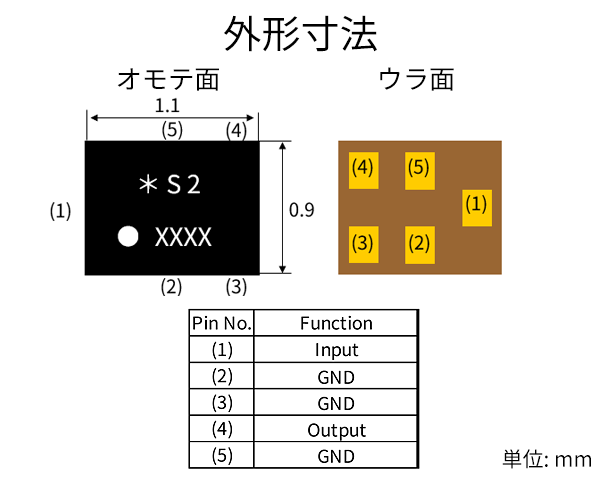

SF11-1197M5UUB1

L5帯とL2帯の両方に対応した多機能タイプです。低挿入損失・高減衰特性・小型設計の特長はそのままに、測量・農業・建設機械など、L5とL2を活用する先進のGNSSアプリケーションに適しています。

GNSS-L1+L5対応のSAWフィルタ

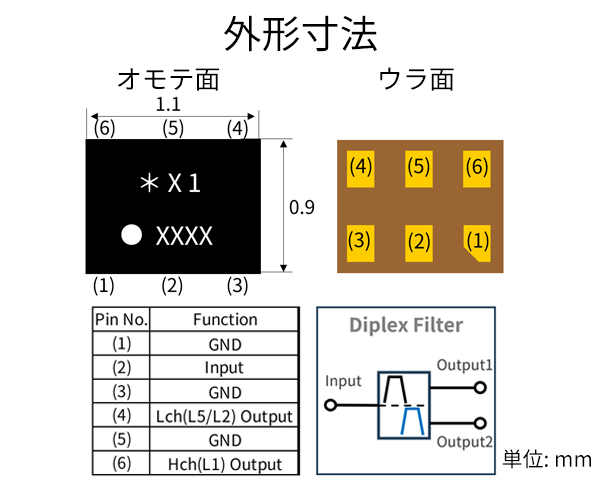

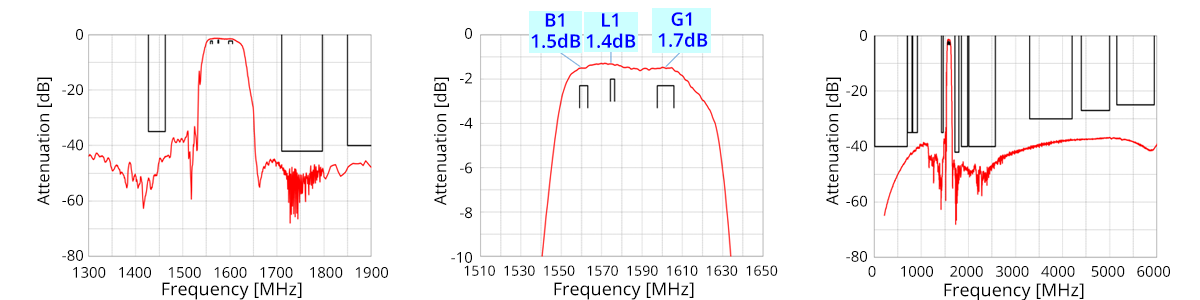

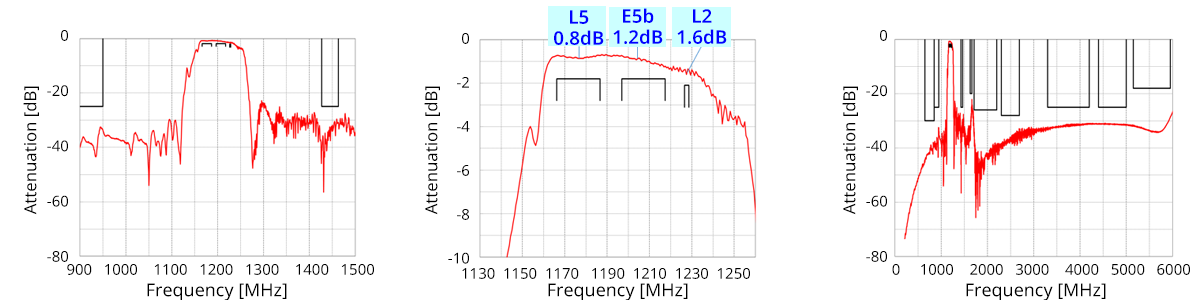

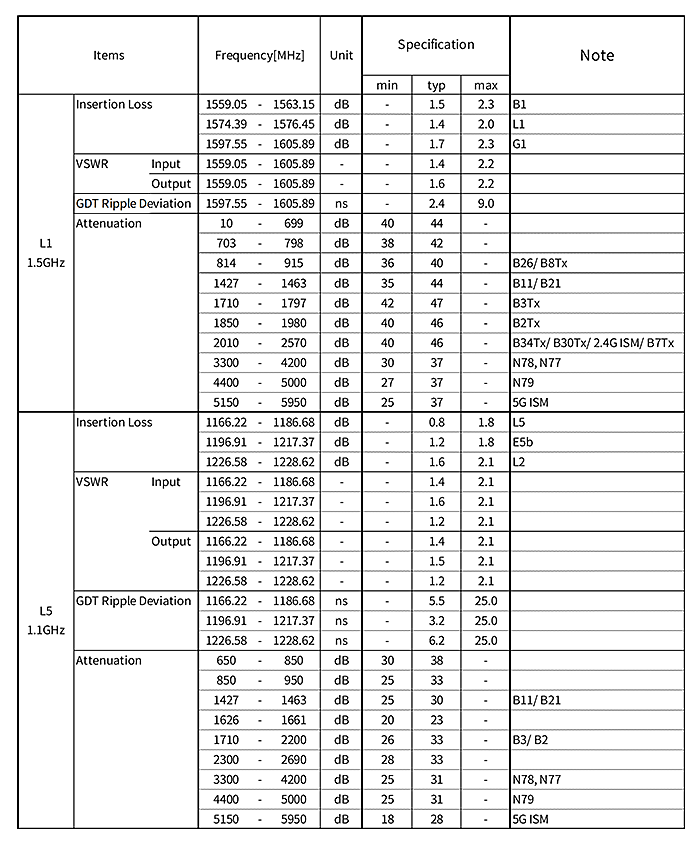

SF11-1197Y6UUA1

GNSS-L1帯とL5帯という2つの重要な周波数に同時対応できる、ダイプレックスタイプの高性能フィルタです。ダイプレックスフィルタは、1つで複数の周波数帯を同時に処理できるため、追加のバンドパスフィルタや切替スイッチが不要です。これにより、回路がシンプルになり、部品点数や実装スペースの削減、小型化に貢献します。

製品仕様

品番	サイズ (mm)			Band	タイプ	特長	インサーションロス	減衰特性	生産ステータス
品番	X	Y	Z	Band	タイプ	特長	インサーションロス	減衰特性	生産ステータス
SF11-1192M5UUA1	1.1	0.9	0.60	GPS L5 GAL E5b BDS B2b	Unbalance	低ロス高減衰特性	1.3dB typ. (1166.22-1186.68MHz) 1.7dB typ. (1196.91-1217.37MHz)	54dB typ. (650-850MHz) 48dB typ. (850-950MHz) 49dB typ. (1427-1463MHz)	量産中
SF11-1197M5UUB1	1.1	0.9	0.55	GPS L5 GAL E5b+GPS L2	Unbalance	低ロス高減衰特性 L2対応	2.0dB typ. (1166.22-1186.68MHz) 1.4dB typ. (1196.91-1217.37MHz) 1.8dB typ. (1226.58-1228.62MHz)	57dB typ. (650-850MHz) 52dB typ. (850-950MHz) 45dB typ. (1427-1463MHz)	開発中サンプルについては、お問い合わせください
SF11-1197Y6UUA1	1.1	0.9	0.55	GPS L1 BDS B1 GLN G1	Unbalance	低ロス高減衰特性 L1 + (L5/L2)対応 Diplex	L1 1.5dB typ. (1559.05-1563.15MHz) 1.4dB typ. (1574.39-1576.45MHz) 1.7dB typ. (1597.55-1605.89MHz)	L1 42dB typ. (703-798MHz) 44dB typ. (1427-1463MHz) 37dB typ. (5150-5950MHz)	量産中
SF11-1197Y6UUA1	1.1	0.9	0.55	GPS L5 GAL E5b+GPS L2	Unbalance	低ロス高減衰特性 L1 + (L5/L2)対応 Diplex	L5/L2 0.8dB typ. (1166.22-1186.68MHz) 1.2dB typ. (1196.91-1217.37MHz) 1.6dB typ. (1226.58-1228.62MHz)	L5/L2 38dB typ. (650-850MHz) 33dB typ. (850-950MHz) 30dB typ. (1427-1463MHz)	量産中
