シングルペアイーサネット(SPE)用コネクタのご紹介
KYOCERA AVXの独自技術であるIDC(圧接)を用いた、産業機器向けシングルペアイーサネット(SPE)用コネクタ「6780-000シリーズ」を紹介します。
概要
シングルペアイーサネットの市場規模は今後急成長が見込まれています。KYOCERA AVX製の6780-000シリーズを使用する事で、大幅な省スペース化と軽量化が実現可能となります。
●ワンポイント用語解説●
京セラ電子部品公式マスコットキャラクターえれたん えれたん紹介ページはこちら
シングルペアイーサネット（SPE）とは？
シングルペアイーサネットとは、新たにイーサネットの規格として採用された通信規格。従来、4ペアや2ペア必要だったデータ伝送を、1ペア（シングルペア）のケーブルで実現した革新的な規格です。
イーサネットとは？
イーサネット(Ethernet)とは、国際規格IEEE 802.3で規定された通信規格で、主にLANといった有線でパソコンやネットワーク機器を接続させるためのもの。
IEEE（アイ・トリプル・イー）とは？
IEEE（アイ・トリプル・イー）とは、アメリカに本部を置く電気情報工学分野の技術標準化機関であり、電気電子工学の専門家団体。正式名称は「Institute of Electrical and Electronics Engineers（電気電子技術者協会）」。

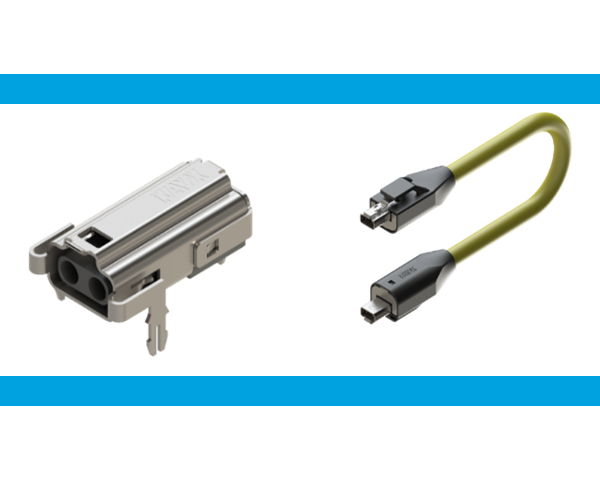

特長
- 独自のIDC(圧接)技術を用いる事で、ケーブルとプラグを高い接続信頼性を実現
- プラグ、ジャックともにIP20に適合
- 従来のイーサネット用コネクタと比べ、大幅な小型化が可能
- 定格電流：4Amps @60℃
- 定格電圧：60VAC(RMS)/DC
- 動作温度: -40℃～＋85℃
- 挿入力：20N Max.
- 耐久性：1000サイクル
- 抜去力：20N Min.
- ケーブル長：1,3,5,10mから選択可能
SPE使用のメリット

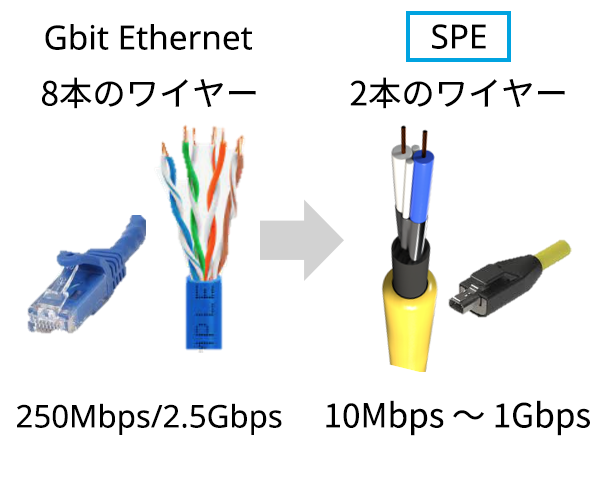

コスト低減
従来のワイヤー本数は8本でしたが、SPEでは2本です。ワイヤー本数が少ないことで、コスト削減と軽量化が可能です。

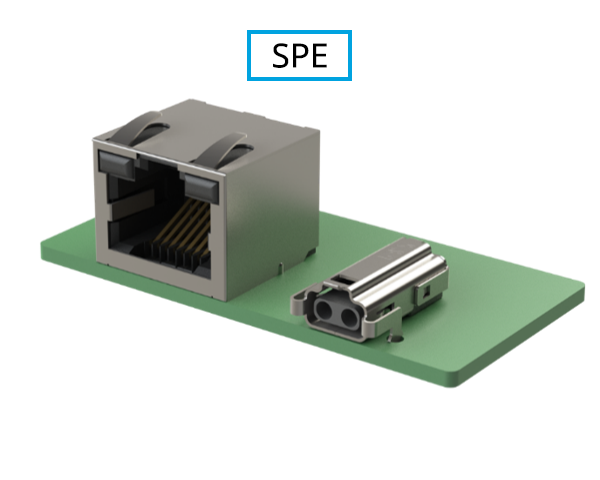

小型化
コネクタサイズ：75%小型化
PCBスペース：45%削減可能

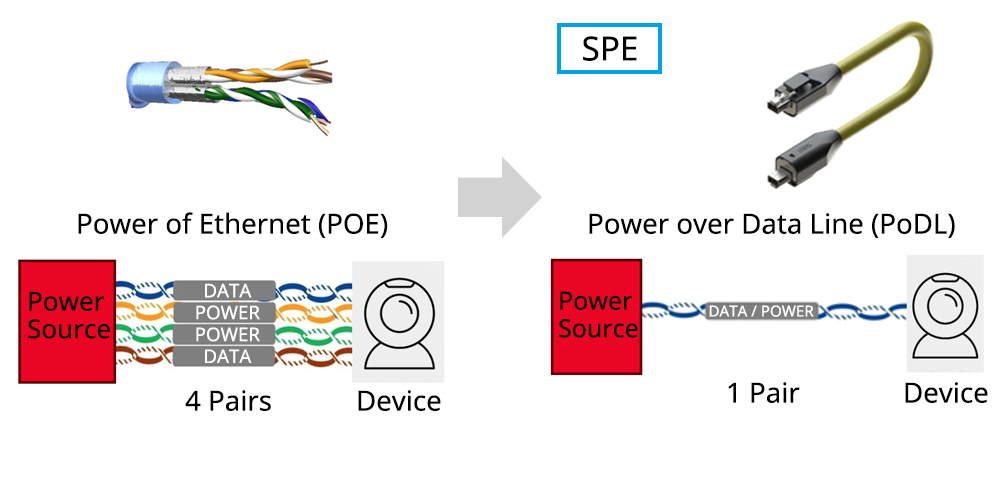

電力同時転送
Power over Data Line (PoDL)
- 1Gbps
- 最大40メートル
- 最大電力給電 50W

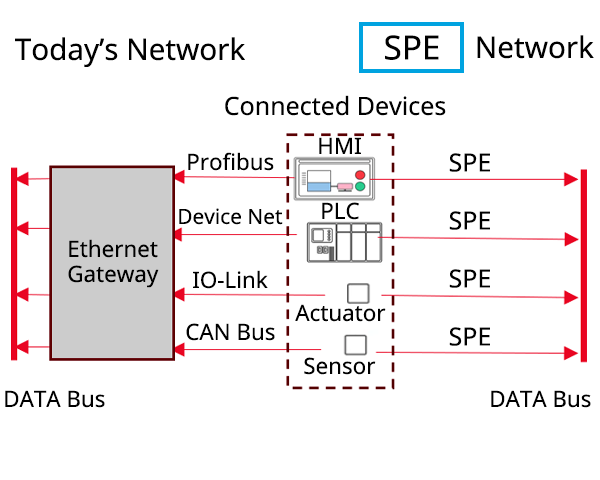

簡素化したネットワーク
SPEユニバーサル・プロトコルによりゲートウェイが不要です。
用途
ロボット、ファクトリーオートメーション、産業機器用センサ、スマートグリッド
KYOCERA AVXは独自の技術を用いて圧着工程・手はんだ付けが不要なコネクタを提供しており、
産業機器、民生機器、車載機器など様々な市場でご使用いただけます。
関連リンク
製品詳細 6780-000シリーズ（英語）
