평가 시험의 이야기(기초편) ~커넥터의 토막 지식 vol.5~
커넥터는 개발하는 과정에서 다양한 평가 시험을 실시하고 있습니다. 그 평가의 목적이나 내용에 대해 소개합니다.
소개

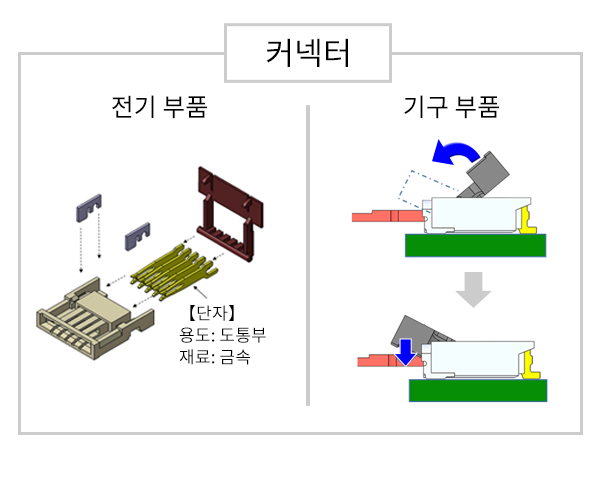

커넥터는 전기 부품과 기구 부품의 기능을 겸비한 부품이기 때문에 전기적 성능이나 물리적 성능 등 다양한 항목에 대한 평가를 실시하고 있습니다.
애초에 평가 시험을 실시하는 목적은 무엇일까요?
평가 시험의 목적
평가 시험을 실시하는 목적은 커넥터의 신뢰성(보증 정도)을 확인하는 것입니다.
주로 아래와 같은 관련 규격에 준거하고 있습니다.
규격 명칭 | 내용 |
|---|---|
IEC 표준 | 국제 전기 표준 회의(International Electrotechnical Commission, 약칭:IEC)가 정한 규격. 전기공학, 전자공학 및 그와 관련된 기술에 관하여 국제적으로 작성되고 있으며 그 일부는 국제표준화기구(ISO)와 공동으로 개발되고 있다. |
JIS 표준 | 일본산업규격(Japanese Industrial Standards, 구칭:일본공업규격). 산업표준화법에 근거하여 제정되는 규격으로 일본의 국가 규격의 하나. |
주요 시험 항목 및 내용

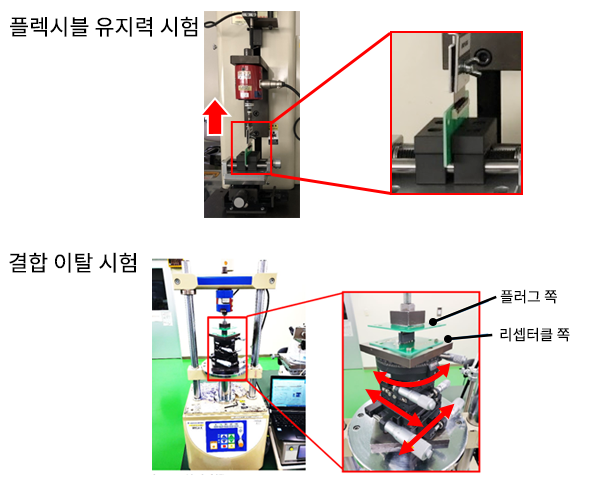

기계적 성능
평가 목적:
각종 평가를 실시했을 때의 외관의 이상 유무나 결합이탈하는 하중력, 단자나 플렉스의 유지력 등의 확인을 실시합니다.
평가 내용:
- 외관
- 결합이탈력
- 단자유지력
- 플렉시블 유지력 등

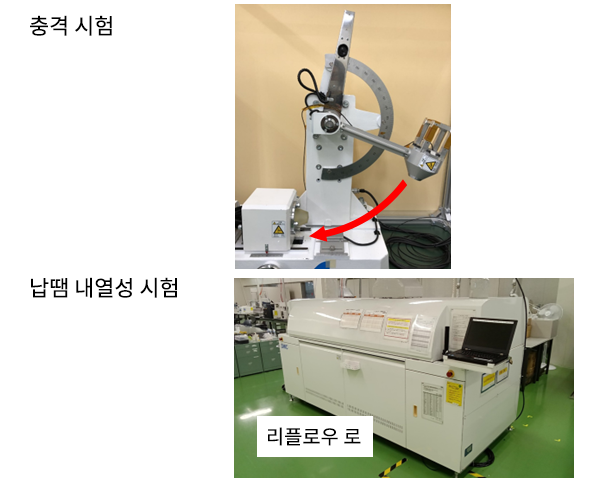

물리적 성능
평가 목적:
삽발 시 도금이나 스프링의 열화, 진동/충격을 가했을 때의 순단, 납땜성이나 고온 솔더로에서 커넥터의 변형 등을 확인합니다.
평가 내용:
- 삽발 시험
- 진동/충격 시험
- 납땜 성
- 납땜 내열성 등
원포인트 용어 해설
순단이란?
전기나 통신이 한 순간만 중단되는 것

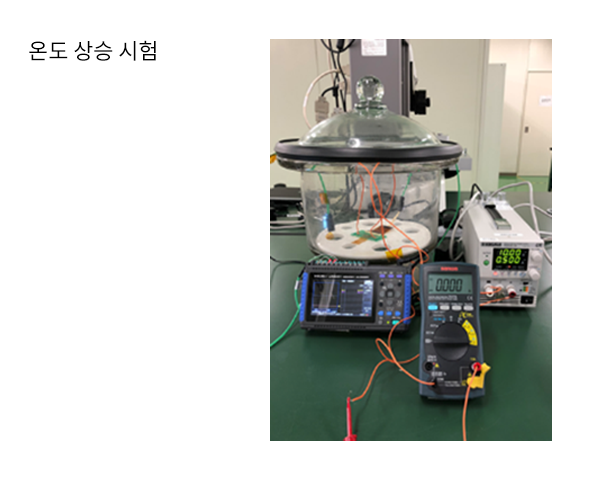

전기적 성능
평가 목적:
규정된 전압을 인가했을 때의 절연 파괴, 인접하는 극간 및 GND와의 절연성, 접촉하는 접점의 전기 저항, 정격 전류를 인가했을 때의 발열 등을 확인합니다.
평가 내용:
- 내전압
- 접촉 저항
- 온도 상승 등

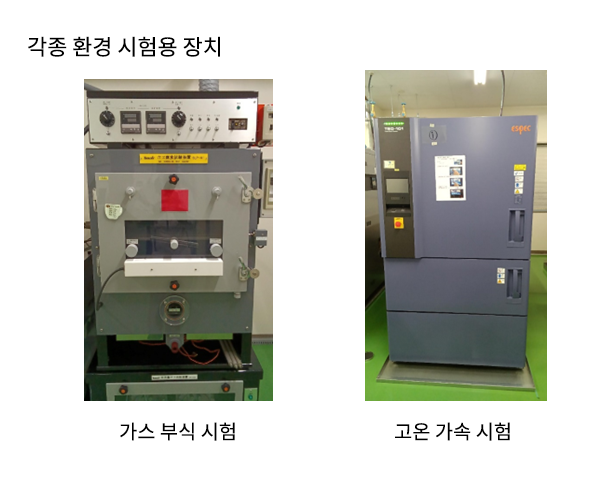

내환경 성능
평가 목적:
각종 가스/염수 환경에서 부식의 영향, 저온/고온/고온 고습 환경 하에서 접촉 신뢰성, 암모니아에 의한 응력 부식 영향 등을 확인합니다.
평가 내용:
- 이산화황
- 염수 분무
- 고온 가속
- 내한성 등
이해도 확인 퀴즈
Q1. 평가 시험을 실시하는 목적은?
(1)신뢰성을 확인하기 위해 (2)가격의 타당성을 조사하기 위해 (3)리드 타임을 결정하기 위해
Q2. 주요 시험 항목은 어떤 것이 있습니까?
(1)기계적 성능 (2)물리적 성능 (3)전기적 성능 (4)내환경 성능 (5)모두 해당
답변 (클릭하면 답변할 수 있습니다)
- A1. (1)신뢰성을 확인하기 위해
- A2. (5)모두 해당
