車載用インバータ分解図

車載用インバータに使用される京セラ電子部品を、分解図でご確認いただけます。

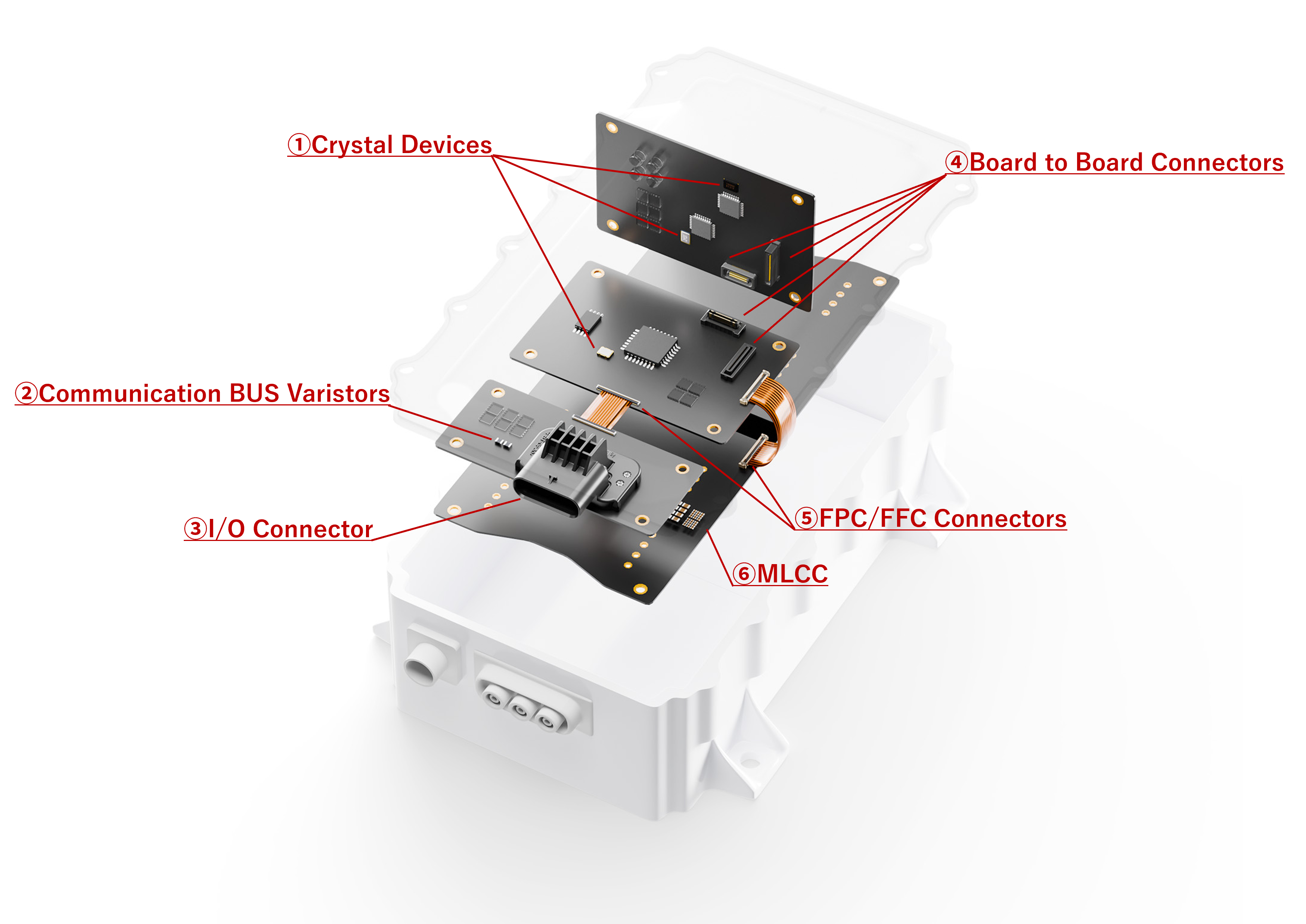

インバータ分解図

(1) 水晶デバイス　

水晶振動子

シリーズ名	サイズ	周波数
CX2016SAシリーズ	2016	20, 40 MHz
CX3225CAシリーズ	3225	8, 10, 16, 20 MHz
CX3225SAシリーズ	3225	8, 10, 16, 20 MHz
CX3225GAシリーズ	3225	8, 10, 16, 20 MHz

水晶発振器

シリーズ名	サイズ	周波数
MC2016Zシリーズ	2016	10, 35, 80 MHz
MC2016Kシリーズ	2016	10, 35, 80 MHz

(2) バリスタ　

シリーズ	サイズ	静電容量
CAN^※	JIS 1005～1632	15～50pF

(3) I/Oコネクタ

シリーズ名	ピッチ	嵌合高さ
9331シリーズ^※	4.0mm	19.0mm

(4) 基板対基板コネクタ　

シリーズ名	ピッチ	嵌合高さ
5655シリーズ	0.5mm	4.0～7.0mm
5656シリーズ	0.5mm	17.0～20.0mm

(5) FPC/FFCコネクタ　

シリーズ名	ピッチ	ロックタイプ
6288シリーズ	0.5mm	Front Flip
6892シリーズ	0.5mm	Front Flip
6251シリーズ	0.5mm	Flip lock
6810シリーズ	0.5mm	One-action
6893シリーズ	0.5mm	One-action

(6) MLCC　

シリーズ名	サイズ	静電容量	定格電圧
KAMシリーズ (小型・低電圧)	JIS 1005～2012	1µF～22µF	6.3～25V
KAMシリーズ (高電圧)^※	JIS 3216～5750	100pF～0.5µF	1000～3000V

^※英語の製品ページに遷移します
