교세라제 FPC/FFC용 커넥터의 역사
시장을 불문하고 다양한 전자 기기에 사용되고 있는 FPC/FFC용 커넥터에 대해 교세라에서 탄생부터 현재에 이르기까지의 역사를 되돌아 봅시다.
시대 배경 -교세라제 FPC/FFC용 커넥터가 탄생하기 전-

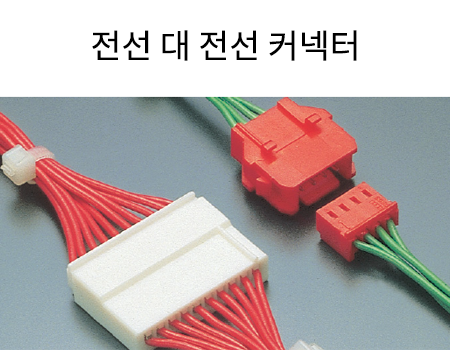

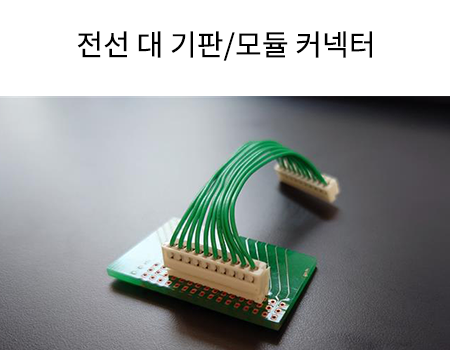

1970년대 전자기기내의 기판간 접속이나 모듈 접속에는 하네스(전선)용 커넥터를 사용하는 것이 주류였습니다.

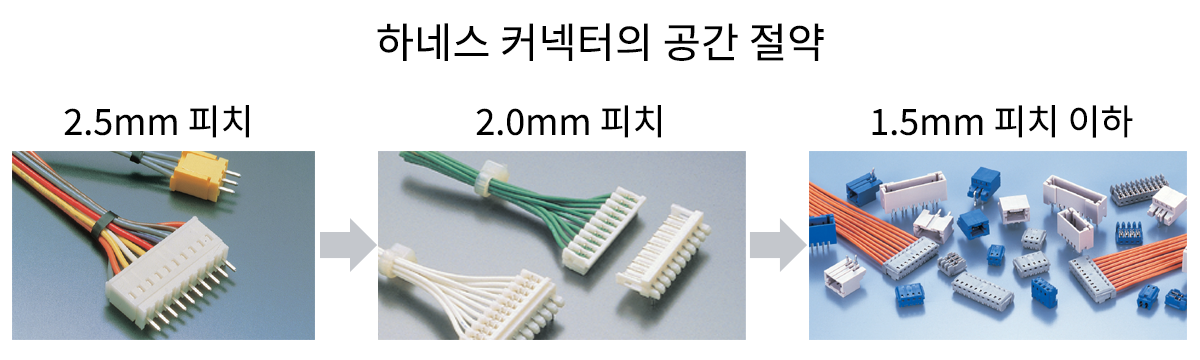

시대의 흐름과 함께 비디오 카메라나 VCR 등의 민생 기기는 소형화가 진행되어 탑재하는 하네스 커넥터도 공간 절약의 제품이 개발되어 갔습니다.
교세라제 FPC/FFC용 커넥터의 탄생
1980년대 초반

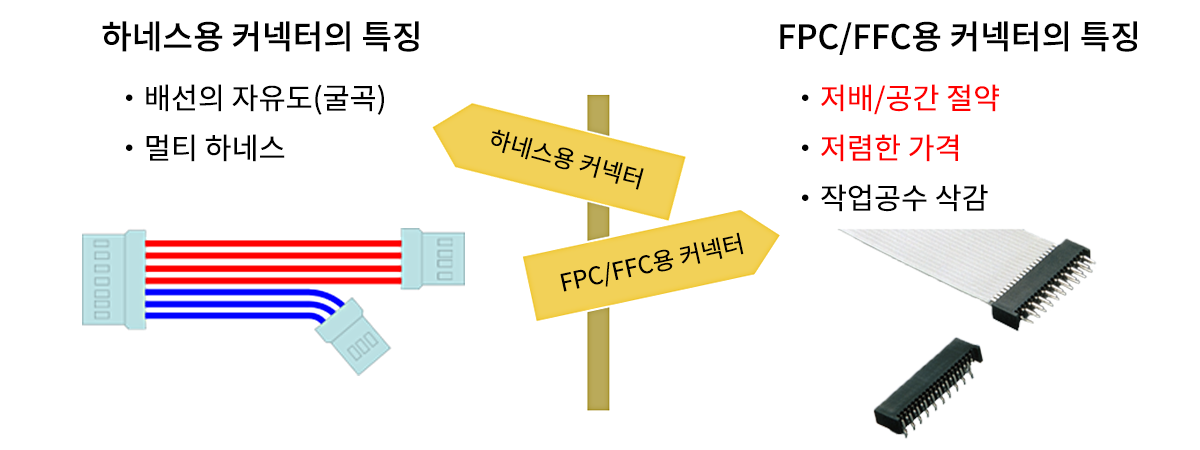

전자기기의 한층 더 소형화로 인해 공간절약 커넥터가 요구되어 하네스용 커넥터로 바뀌는 접속 방법으로서 FPC/FFC용 커넥터가 주목되어, 다양한 종류의 FPC/FFC용 커넥터가 탄생하게 되었습니다.
원포인트 용어 해설
FPC/FFC용 커넥터란?
FPC/FFC 커넥터란, 얇은 절연 시트 위에 전기 도체로 회로를 인쇄한 FPC(Flexible Printed Circuit) 또는 얇은 단형의 도체를 일정 간격으로 절연 시트에 의해 라미네이트한 FFC(Flexible Flat Cable)를 접속하기 위한 커넥터입니다.
교세라제 FPC/FFC용 커넥터의 변천
개발 추이
년 | 1984년 | 1986년 | 1988년 ～ 1989년 | 1999년 ～ 2004년 | 2012년 | |||
|---|---|---|---|---|---|---|---|---|
핀간격 | 1.25mm | 1.0mm | 0.8mm | 0.5mm | 0.4mm | 0.3mm | 0.2mm | |
교세라 제품 | 9070 시리즈 | 8370 시리즈 | 6206 시리즈 | 6255 시리즈 | ||||
탑재 메인 기기 | 방송국용 | VCR | VCR | 비디오카메라 | 비디오카메라 | 디지털 | 휴대전화 | 휴대전화 |
제품군의 궤적
1.25mm 피치 | 1.0mm 피치 | 0.8mm 피치 | 0.5mm 피치 | 0.4mm 피치 | 0.3mm 피치 | 0.2mm 피치 |
|---|---|---|---|---|---|---|
7 제품 | 11 제품 | 3 제품 | 32 제품 | 2 제품 | 10 제품 | 2 제품 |
*이미 생산을 중지한 제품도 포함합니다.
◆이해도 확인 퀴즈◆
Q1.교세라가 최초로 FPC/FFC용 커넥터를 개발한 것은 언제쯤일까요?
(1)1960년대 (2)1980년대 (3)2000년대 (4)2020년대
Q2.FPC/FFC용 커넥터의 특징은 무엇입니까?
(1)저배/공간 절약 (2)저렴한 가격 (3)작업공수 삭감 (4)모두 해당한다
Q3.교세라제의 FPC/FFC용 커넥터는 1.25 mm피치에서 시작되었습니다만, 현 판매 제품 중에서 가장 좁은 피치인 것은?
(1)1.0mm (2)0.5mm (3)0.3mm (4)0.2mm
답변 (클릭하면 답변할 수 있습니다)
- A1. (2)1980년대
- A2. (4)모두 해당한다
- A3. (4)0.2mm
