플로팅 커넥터
교세라의 플로팅 커넥터는, 0.4~0.635mm피치, 결합 높이 3.5~30mm의 기판 평행 접속 타입과 기판을 수직에 접속하는 타입의 바리에이션으로부터 선택해 받을 수 있습니다.
플로팅 커넥터란
플로팅 (Floating) 이란, 떠 오른다라고 하는 의미입니다. 플로팅커넥터는, 오른쪽 그림의 녹색으로 칠해진 부분의 인슐레이터가, 떠 있는 듯한 구조를 하고 있습니다. 일반적인 리지드(가동영역를 가지지 않는)커넥터는 기판으로의 탑재위치가 어긋나면 결합을 할 수 없지만, 플로팅커넥터는 그 위치가 어긋나도, 어긋난 위치까지 인슐레이터(녹색 부분)가 가동해, 정상의 위치로 결합하는 것이 가능합니다.그렇기에, 기판에 커넥터를 실장할 때에 생기는 어긋남이나 기판과 본체간의 부착 이탈을 흡수 할 수 있습니다.
사용상 메리트
-
동일 기판상에서 커넥터를 복수로 사용하는 것이 가능합니다.
-
레이아웃・회로설계의 자유도가 향상됩니다.
-
납땜접합부로의 스트레스를 경감해, 납땜 크랙을 억제합니다.
교세라의 플로팅커넥터는 최대F/P※1＝200％의 가동이 가능해, 높은 접촉신뢰성으로 고객의 설계시의 고민을 해결합니다.
※1F/P･･･F= Floating/P=Pitch
플로팅커넥터의 구조
콘택트의 탄성부가 신축해, 녹색 인슐레이터의 가동부가 따라갑니다.

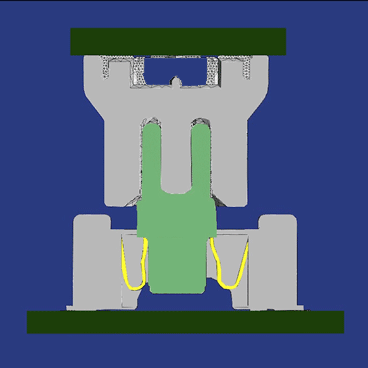

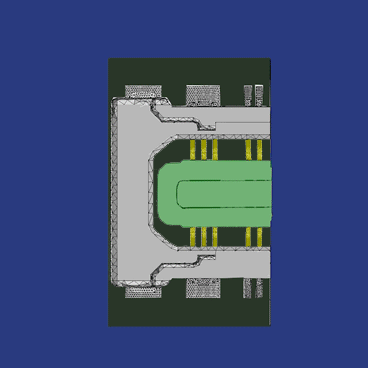

| 측면에서(Y방향으로 가동) | 상면에서(X, Y방향으로 비스듬히 가동) |
|
|
제품 라인업：교세라의 플로팅커넥터
| 시리즈 | 핀간격 | 플로팅 | 기판간 높이 | 극수 | 접속형태 |
|---|---|---|---|---|---|
| 8152 | 0.4mm | ±0.4mm | 3.5mm | 20～40 | ST-ST |
| 5655 | 0.5mm | ±0.5mm | 4.0, 5.0, 6.0, 7.0mm | 10～80 | ST-ST |
| 5652 | 0.5mm | ±0.85mm | 14.0～30.0mm | 10～180 | ST-ST |
| 5656 | 0.5mm | ±1.0mm | 17.0mm | 40～60 | ST-ST/ST-RA |
| 5689 | 0.635mm | ±0.5mm | 8.0mm | 40 | ST-ST |
FloXY（플록시）에 대하여
플록시는 플로팅 기구가 장착된 기판대기판(Board to Board)커넥터시리즈의 제품 브랜드입니다. 기판의 실장 차이와 감합 시의 위치 차이(오프셋)를 X, Y방향으로 가동하여 흡수함으로써 전장, 산업기기 시장에서 요구되는 높은 신뢰성을 실현한 제품군.
FloXY is a registered trademark of Kyocera Corporation.
