GNSS용 타이밍 디바이스・SAW 디바이스 소개
스마트폰이나 통신 기기에 탑재되는 GNSS용 제품 라인업을 소개합니다.
GNSS란?
GNSS는 'Global Navigation Satellite System'의 약자로 '전 지구 항법 위성 시스템'이라고도 합니다. 지구 상공의 수만km를 주회하는 인공 위성과 통신하고, 지구 상에 어느 장소에 있는지를 정확하게 파악하는 기능을 가지고 있습니다.
GNSS에는 GPS(미국), Galileo(EU), GLONASS(러시아), BeiDou(중국) 등이 있습니다.
GNSS는 스마트폰, 웨어러블, IoT, 차량 텔레매틱스 등 폭넓은 용도로 사용되고 있으며, 거기에는 TCXO라고 하는 타이밍 디바이스나 소형, 고정밀 SAW 디바이스가 사용됩니다.
타이밍 디바이스 (TCXO)
교세라의 독자적인 포토리소, CVM 기술을 통해 GNSS용에 적합한 고정밀 TCXO를 실현합니다.
특징
- 안정된 주파수 온도 특성 ±0.5ppm
- 소형 패키지 1.6mm x 1.2mm
- 안정된 공급 체제 (업계 점유율 No.1※)
※조사회사 리포트에 기반한 당사 추계
용도
스마트폰, 웨어러블 기기, IoT, 차량 텔레매틱스 등
KT1612A / KT2016K 시리즈
특징
사이즈 | 1.6 x 1.2 x 0.55 (max.) mm |
|---|---|
주파수 | 26MHz, 38.4MHz, 52MHz |
사용 온도 범위 | -40 ～ +85℃ |
주파수 온도 특성 | +/-0.5ppm（@-40 ～ +85℃） |
전원 전압 | 1.8 ～ 3.3V |
용도
스마트폰, 웨어러블, IoT 모듈 등
강점
- 높은 주파수 안정성
- 충분한 생산 능력
제품 검색

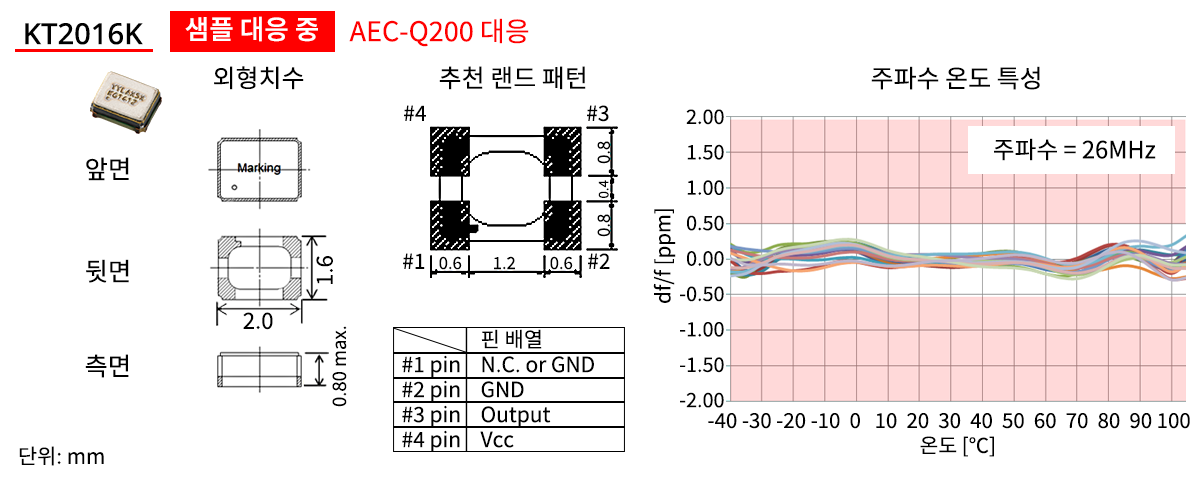

개발 중 AEC-Q200 대응
특징
사이즈 | 2.0 x 1.6 x 0.80 (max.) mm |
|---|---|
주파수 | 26～76.8MHz |
사용 온도 범위 | -40 ～ +125℃ |
주파수 온도 특성 | +/-0.5ppm（@-40 ～ +105℃） |
전원 전압 | 1.68 ～ 3.63V |
그 외 | AEC-Q200 / Q100 |
용도
차량 (V2X, Wi-Fi, GNSS 등)
생산 상태
샘플 대응 중
SAW 디바이스 및 RF 솔루션
교세라 독자적인 TC-SAW 기술
교세라는 다양한 시장에 SAW 디바이스와 RF 솔루션을 제공하고 있습니다. 스몰셀용 및 CPE용 SAW 듀플렉서도 최근 라인업에 추가했습니다.
독자적인 TC‑SAW 기술로 무선 통신 기술의 발전을 앞으로도 지원하겠습니다.
TC：Temperature Compensated = 온도 특성 보상
원포인트 용어 해설
스몰셀 이란?
휴대전화 기지국 종류 중 하나입니다. 일반적인 기지국(매크로셀)을 보완하기 위해 사용되며 출력이 작고 커버 범위도 좁습니다. 또한 출력 차이에 따라 마이크로셀, 피코셀(나노셀), 펨토셀로 구분됩니다.
CPE란?
통신 서비스를 이용하기 위한 장비 중 서비스 가입자의 자택이나 사무실 등에 설치되는 것입니다. 전화기, 케이블 모뎀, 홈 라우터 등이 해당됩니다. Customer Premises Equipment(고객 구내 장비)의 약자입니다.
특징
- 저 인서션 로스
- 고감쇠 특성

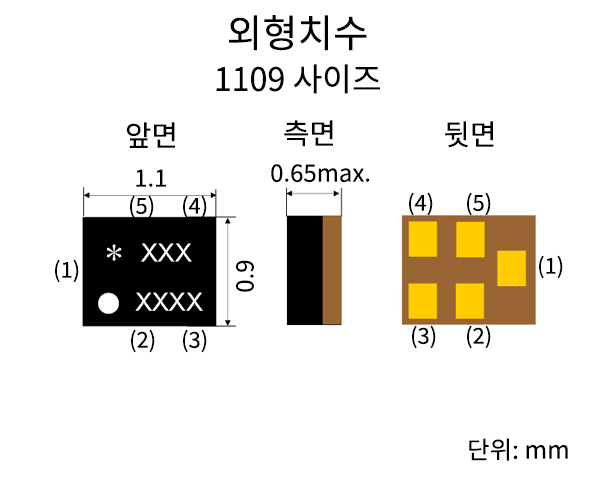

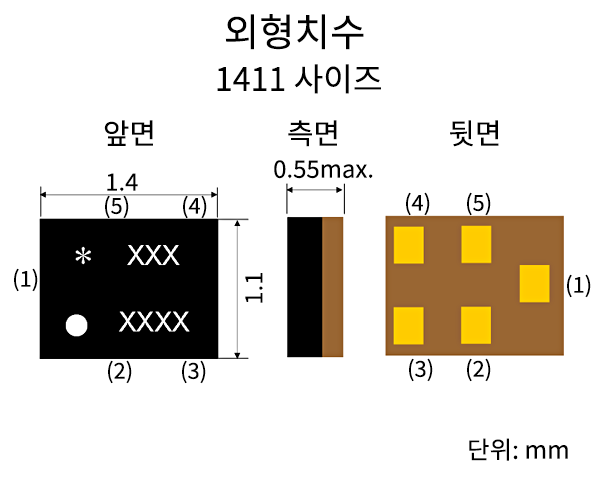

- 업계 표준 핀 레이아웃에 대응하는 소형 사이즈: 1.4 x 1.1mm、1.1 x 0.9 mm

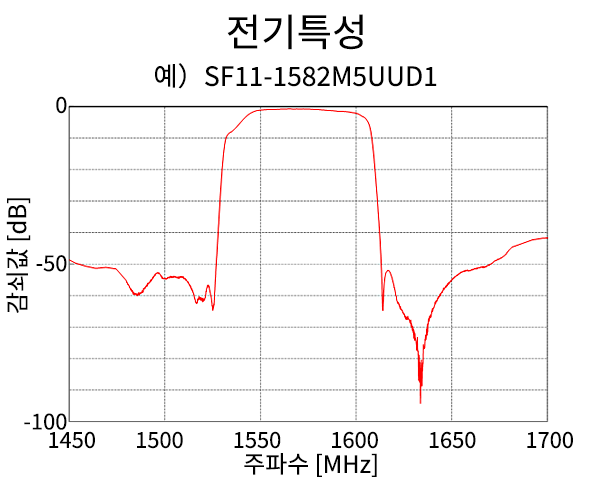

전기적 특성이 뛰어나 소형화·경량화는 물론 더 낮은 손실과 높은 감쇠까지 구현했습니다.
용도
스마트폰, 웨어러블 기기, IoT, 차량 텔레매틱스 등
데이터는 모두 교세라 조사
제품 라인업
제품번호 | 사이즈 (mm) | Band | 타입 | IL (Tx) | 아이솔레이션 | 생산 상태 | 스펙시트 |
|---|---|---|---|---|---|---|---|
1.1 x 0.9 | GPS L1+GAL E1/BDS B1 B1-2 | Unbalance | 0.9dB typ. | 21dB typ. | 양산 중 | ||
1.1 x 0.9 | GNSS Filter (GPS L5 + GAL E5b) | Unbalance | 1.3dB typ. | 48dB typ. | 양산 중 | ||
1.4 x 1.1 | GPS L1 | Balance | 1.1dB typ. | 32dB typ. | 양산 중 | ||
1.4 x 1.1 | GPS L1 | Balance | 1.7dB typ. | 38dB typ. | 양산 중 | ||
1.4 x 1.1 | GPS L1 | Unbalance | 0.8dB typ. | 44dB typ. | 양산 중 | ||
1.4 x 1.1 | GPS L1 | Unbalance | 0.45dB typ. | 24dB typ. | 양산 중 | ||
1.4 x 1.1 | GPS L1+GAL E1/BDS B1 B1-2 | Unbalance | 0.9dB typ. | 45dB typ. | 양산 중 | ||
1.4 x 1.1 | GPS L1+GAL E1/BDS B1 B1-2 | Unbalance | 1.2dB typ. | 41dB typ. | 양산 중 |
