- SAW 제품
1.6GHz 위성 통신대응 GNSS용 SAW 필터 소개
스마트폰이나 통신 기기용의 신제품 「위성 통신 대응 GNSS용 SAW 필터」에 대해 소개합니다.
개요
1.6GHz 대역의 위성 통신과 GNSS를 공존시키기 위해 교세라의 독자적인 TC-SAW 기술을 이용하여 주변 주파수 대역의 감쇠 특성을 개선했습니다.
향후 시장 확대가 예상되는 위성 통신 대응 스마트폰이나 통신 기기에 대한 수요가 전망되고 있습니다.
교세라의 독자적인 TC-SAW 기술로 향후에도 고품질 무선통신 실현에 공헌하겠습니다.
TC: Temperature Compensated = 온도 특성 보상
교세라의 독자적인 TC-SAW 기술 자세한 것은 이쪽
특징
- 위성 통신(1.6GHz 대역)과 GNSS의 공존 실현

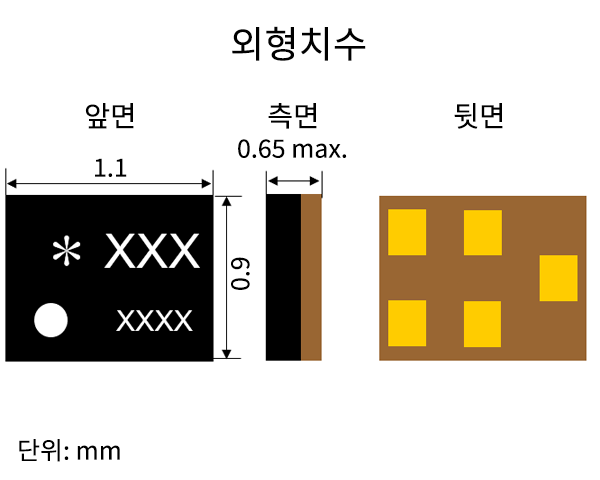

1.1x0.9mm의 소형 사이즈로 주변 주파수 대역의 고감쇠를 실현했습니다.
21dB (Typ.) @1610 ~ 1612MHz
53dB (Typ.) @1615 ~ 1620MHz - 교세라의 독자적인 TC-SAW 기술
독자적인 TC-SAW 기술로 저로스·고감쇠 특성을 실현했습니다.
전기특성
제품번호: SF11-1582M5UUD1 스펙시트 (PDF/621KB)
항목 | 주파수 [MHz] | typ. |
|---|---|---|
인서션 로스 [dB] | 1559.05～1563.15 | 0.9 |
1574.39～1576.45 | 0.9 | |
1597.55～1605.89 | 4.8 | |
감쇠 특성 [dB] | 1610～1612 | 21 |
1615～1620 | 53 | |
1626.5～1660.5 | 51 |

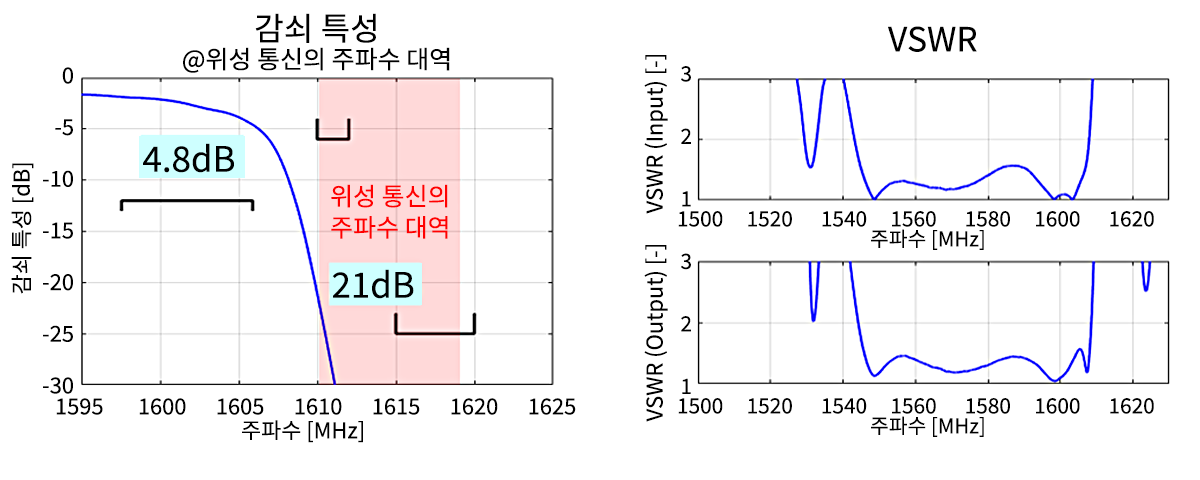

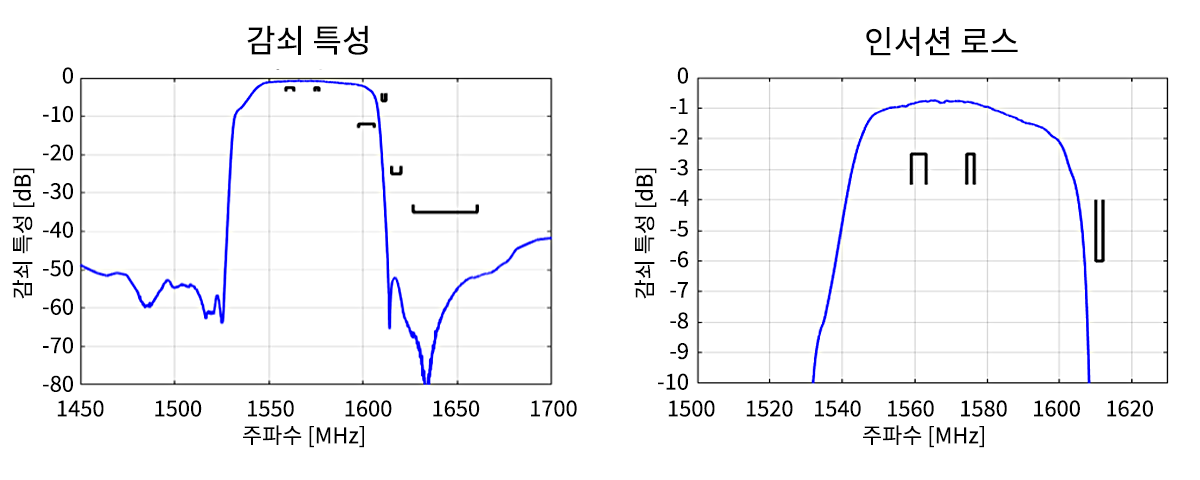

곡선 데이터
데이터는 모두 교세라 조사
용도
스마트폰, 각종 통신 기기 등
