전기 이중층 콘덴서의 수작업 납땜·딥 납땜이 불필요한 실장 방법이란?
일반적으로 전기 이중층 콘덴서는 리플로우 실장할 수 없습니다만, KYOCERA AVX의 Poke-Home(와이어 캐치) 커넥터와 조합해 사용하는 것으로 리플로우 실장하는 것이 가능하게 됩니다.
이러한 전기 이중층 콘덴서를 리플로우 실장 가능하게 하는 것이 KYOCERA AVX가 제조하는 Poke-Home(와이어 캐치) 커넥터입니다. Poke-Home 커넥터와 함께 사용하면 리플로우 실장이 가능합니다.
개요
KYOCERA AVX는 급속 충방전이 가능한 실린더 리컬 타입의 전기 이중층 콘덴서를 개발·양산하고 있습니다.
급속 충방전용 전기 이중층 콘덴서 소개 전기 이중층 커패시터 제품 라인업
일반적으로 전기 이중층 콘덴서는 리플로우 실장할 수 없습니다만, KYOCERA AVX의 Poke-Home(와이어 캐치) 커넥터와 조합해 사용하는 것으로 리플로우 실장하는 것이 가능하게 됩니다. 따라서 커넥터를 먼저 리플로우 실장한 뒤 콘덴서 리드선을 삽입하는 방식으로, 콘덴서 리드선의 수작업 납땜 또는 딥 납땜 공정을 줄일 수 있습니다.
특징
- 수작업 납땜, 딥 납땜 없이 전기 이중층 콘덴서와 기판을 접속 가능.
- Poke-Home 커넥터를 기판에 리플로우 실장한 후 전기 이중층 콘덴서의 리드선을 꽂는 것만이므로 간단.
- 확실한 와이어 캐치로 높은 접촉 신뢰성.
- 설치 시 별도 지그가 필요하지 않습니다.
- 전기 이중층 콘덴서 이외의 리드 부품(알루미늄 전해 콘덴서, 세라믹 콘덴서, 배리스터 등)에도 사용 가능.
Poke-Home(와이어 캐치) 커넥터란?
- 납땜, 압착 공정 불필요
- 확실한 와이어 캐치로 높은 접촉 신뢰성
- 산업기기 인프라, 민생기기, 자동차 등 다양한 용도에도 적합

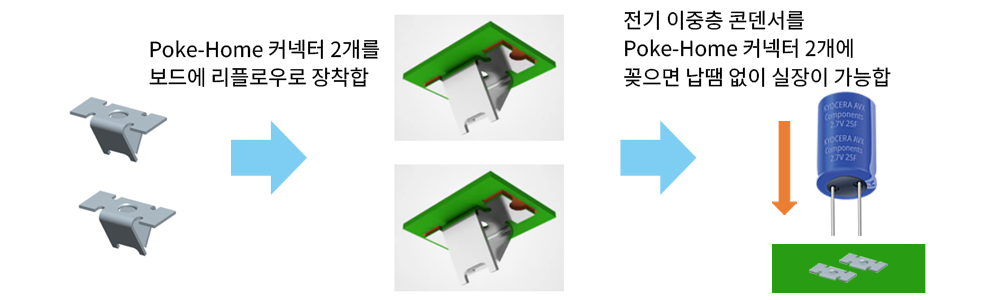

Poke-Home 커넥터를 이용한 전기 이중층 커패시터의 실장 방법
- Poke-Home 커넥터 2개를 보드에 리플로우로 장착합니다.
- 전기 이중층 콘덴서를 Poke-Home 커넥터 2개에 꽂으면 납땜 없이 실장이 가능합니다.
앞면

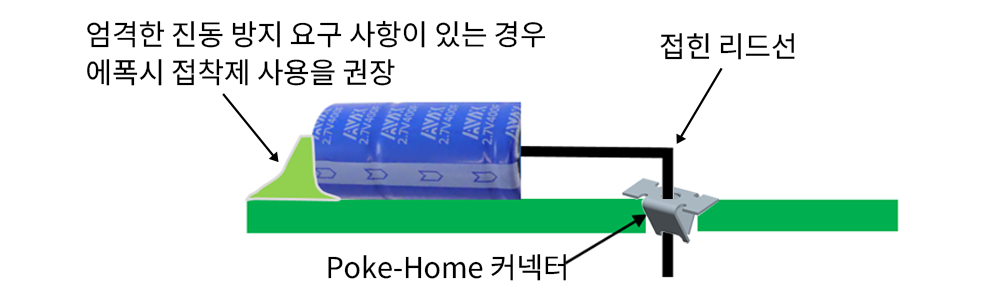

전기 이중층 콘덴서의 리드선을 구부림으로써 기판과 수평으로 실장하는 것도 가능합니다.
또는 KYOCERA AVX에서 리드선을 구부린 채 출하할 수 있습니다.
측면도
용도
드라이브 레코더, AGV, 스마트 미터, IoT 관련 장비, 오락 기기 등
원포인트 용어 해설
AGV란?
무인 반송차(Automated Guided Vehicle)를 의미합니다. 제조 공장이나 창고 등에서 주로 사용되고 있어 사람이 운전 조작을 하지 않아도 자동으로 반송 작업을 실시합니다.
