AI 서버 등 고속 데이터 통신의 저노이즈·저소비전력화에 기여하는 차동 클락용 수정 발진기 양산 개시
교세라 주식회사는, 「차동 클락용 수정 발진기」에 있어서, 업계 최고 수준인※1의 위상 지터 30fs(펨토초)의 저노이즈를 실현한 「X시리즈」를 제품화하여2026년 1월부터 양산을 개시했습니다. 또한 같은 해 6월에 증산 체제를 갖추어 생성 AI의 본격 보급 등 향후 점점 활황이 계속되는 AI 서버 시장의 요구에 응해 가겠습니다.
※1：2025년 12월 기준, 312.5 MHz 및 전원전압 3.3 V 조건에서 당사가 확인한 주요 제조사의 공개 사양 비교 결과입니다.
개발의 배경
최근 5G 네트워크의 확대와 AI 데이터 센터의 고속화에 수반해 네트워크 기기나 서버에서는 보다 고속으로 신뢰성이 높은 데이터 통신이 요구되고 있습니다. 고속 통신에서는 노이즈나 신호의 어긋남이 비트 에러로 이어지기 때문에 신호 타이밍의 어긋남(위상 지터)이 매우 작은 「저 위상 지터 특성」을 가지는 고정밀도의 차동 클락용 수정 발진기의 수요가 높아지고 있습니다.
이번에 교세라가 제품화한 「X시리즈」는, 그 요구에 부응하는 업계 최고 수준인※1의 위상 지터 30fs의 저노이즈를 실현한 차동 클락용 수정 발진기입니다.
제품 사양
사이즈 | 2.0mm×1.6mm×0.7mm (MAX.) |
|---|---|
동작 온도 범위 | -40～+85℃ / -40～+105℃ |
출력 주파수 범위 | 100 / 125 / 156.25 / 312.5MHz |
출력 타입 | LV-PECL / LVDS |
주파수 허용 편차※2 | ±15×10-6/ -40～+85ºC, ±20×10-6/ -40～+105ºC ※2 초기편차@25℃, 동작온도특성, 전원전압변동, 부하용량변동, 경년변화 1st yr@25℃, 진동・충격을 포함합니다. |
전원 전압 | 1.8 / 2.5 / 3.3 V (1.8V는 LVDS 출력 전용) |
소비 전류 | 29mA (Typ. LV-PECL 출력) / 156.25MHz |
위상 지터 | 40fs (Typ.) / 156.25MHz, 30fs (Typ.) / 312.5MHz |
특징

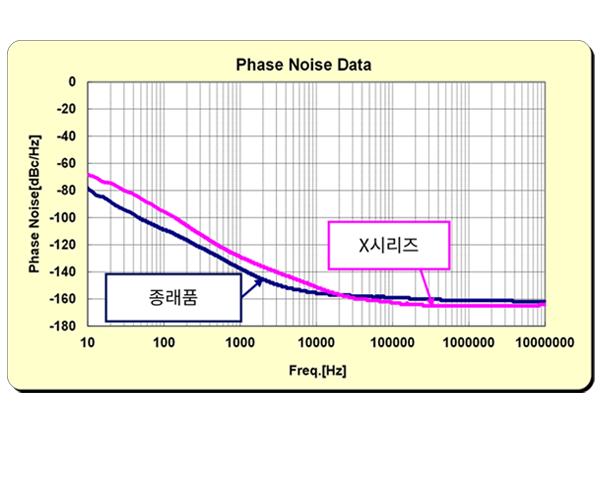

업계 최고 수준인※130 fs의 저위상 지터를 실현
위상 지터 30fs의 실현에는 안정된 수정의 품질과 고성능 IC의 양립이 불가결했습니다. 교세라 X 시리즈에서는 독자적인 반도체 포토리소 프로세스와 플라즈마 CVM 공법※3에 의한 소형 소자 설계 기술과 IC를 조합하는 것으로 업계 최고 수준인※1이 되는 위상 지터 30fs를 실현했습니다. 기존의 동일 주파수 제품과 비교하여 위상 지터를 약 25% 저감해※4 고속 통신에서 비트 에러 저감에 기여합니다.
※3 플라즈마 CVM 공법:교세라가 오사카대학교과 공동 개발한 초고정밀 가공 기술. CVM은 Chemical Vaporization Machining(화학적 기화 가공법)의 약자.
※4 본 페이지의 데이터는 모두 교세라 자체 조사 결과입니다.대응제품을 동일 조건으로 비교.
기존 제품 대비 약 42% 절감의※4 저소비 전류
신형 차동 출력 발진 IC의 채용에 의해 소비 전력의 절감을 도모해 AI 서버 등의 저전력화에 크게 기여하겠습니다. 본 시리즈의 156.25MHz(LV-PECL 출력)는 기존 제품 50mA(Typ.)에 비해 42% 절감인 29mA(Typ.)를 실현했습니다.

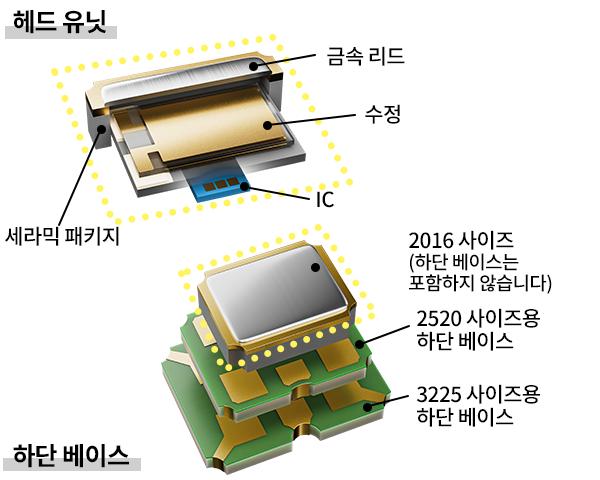

초소형 2016 패키지 크기에서 3225 사이즈까지 폭넓게 대응
수정 진동자와 IC를 세트로 한 소형의 헤드 유닛을 금속 배선한 하단 베이스와 조합하는 교세라 독자적인 플랫폼 구조를 본 제품에도 채용해 2016의 초소형으로부터 3225 사이즈까지 폭넓게 대응 가능합니다.
용도
· AI 서버 · 광 트랜시버 · 스토리지 관련 · 차량 탑재 ADAS 장비
