소형·경량화한 새로운 IGBT

2211p_mv_pc.png 2211p_mv_sp.png

인버터나 서보 내 브레이크 회로용의 소형 IGBT・FRD 모듈을 소개합니다.

LinkedinLinkedinLinkedin

개요

인버터나 서보에 설계된 브레이크 회로용으로 기존 제품보다 실장 면적을 약 30% 저감한 IGBT 신제품입니다.
FRD 모듈과 세트로 사용해도 실장 면적은 작아져서 다양하게 응용할 수 있습니다.



특징

  • 소형·경량화
    폐사 기존품에 비해 실장 면적을 약 30% 저감하고 경량화도 실현했습니다.
  • 설계 자유도 향상
    소형화를 통해 고객 측에서 실장 레이아웃을 커스텀화 하기에 용이합니다.
  • 세트 사용의 장점
    폐사 FRD 모듈과 세트로 사용하는 것으로 공간 절약도 가능하여 응용의 폭이 넓어집니다.
  • 절연 구조
  • RoHS 대응품

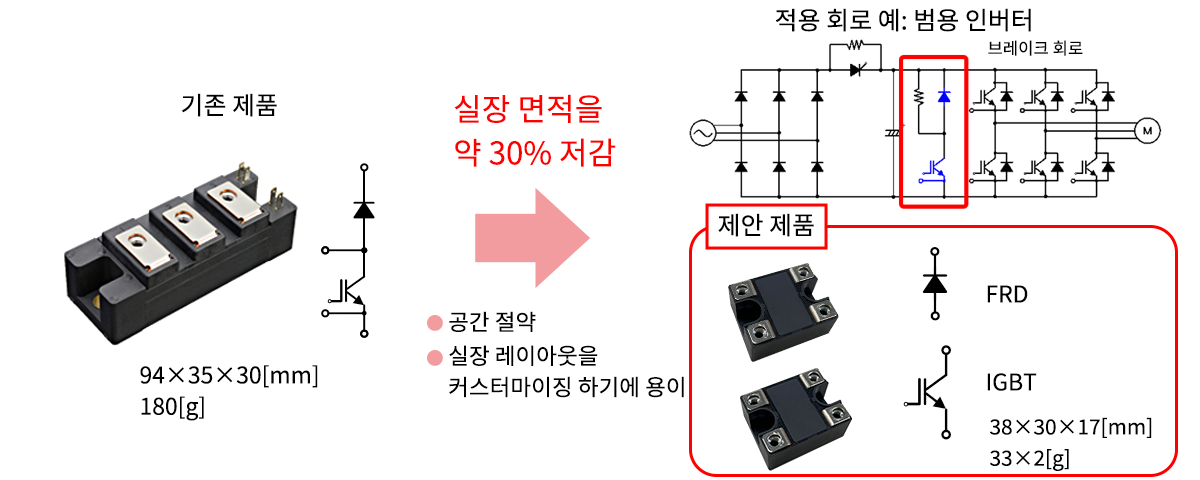

IGBT 특징

제품 라인업과 주요 특성 (IGBT·FRD 모듈)

입력 전압

디바이스

제품명

VCES/VRM[V]
@Tc=25℃

IC/IFM[A]

VCE(sat)/VFM[V]
@Tj=25℃

VGE(th)[V]
@Tj=25℃

Rth(j-c)
[℃/W]

200V

IGBT

K38IH100P065TAA

650

100

1.50

5.0~6.8

0.39

FRD

P2H60F6

600

60 x 2

1.60

-

0.65

400V

IGBT

K38IH075P125TAA

1250

75

1.85

5.0~6.8

0.43

FRD

P2H50F12

1200

50 x 2

2.20

-

0.7

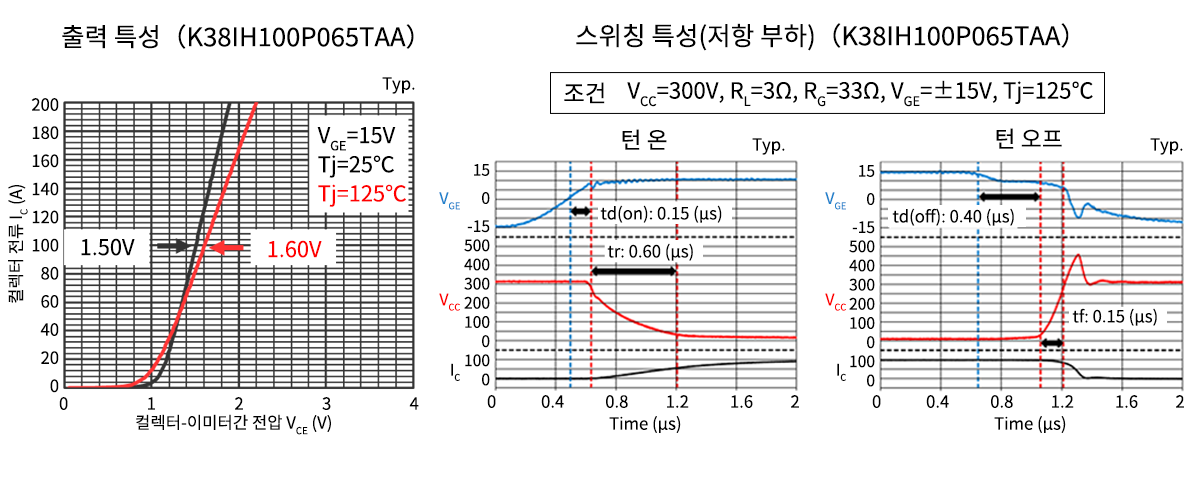

출력 특성 및 스위칭 특성

출력 특성 및 스위칭 특성

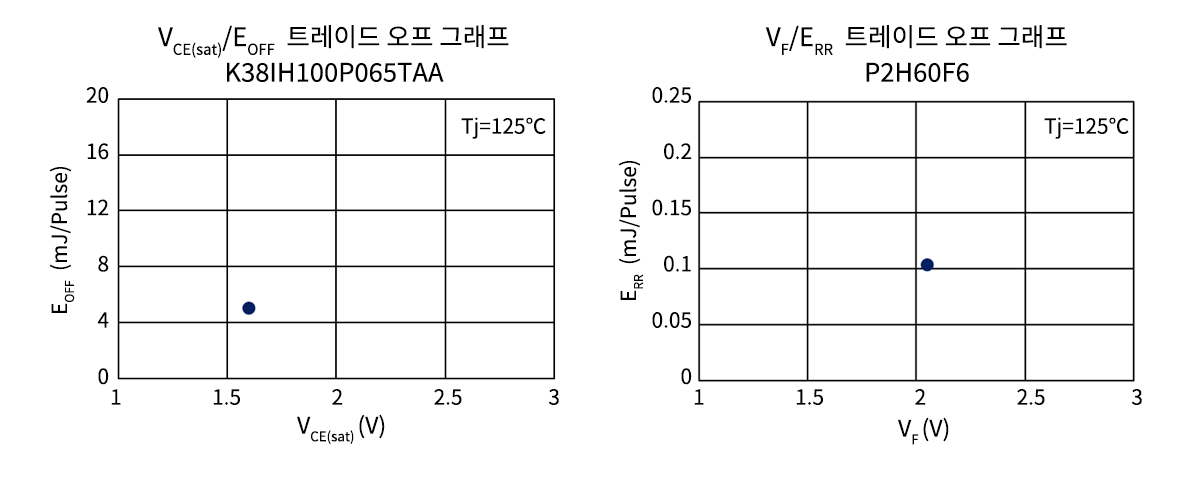

성능 그래프

성능 그래프

데이터는 모두 교세라 조사



문의는 여기로문의는 여기로

제품 제공 일정
